Bộ điều khiển trung tâm Orbis CU



Orbis CU là bộ điều khiển trung tâm thuộc hệ thống hội nghị Orbis do hãng Beyerdynamic phát triển. Bộ điều khiển được dùng để quản lý tối đa 100 thiết bị micro có tích hợp loa, kết nối với bộ điều khiển qua hai đường truyền dẫn RJ45.

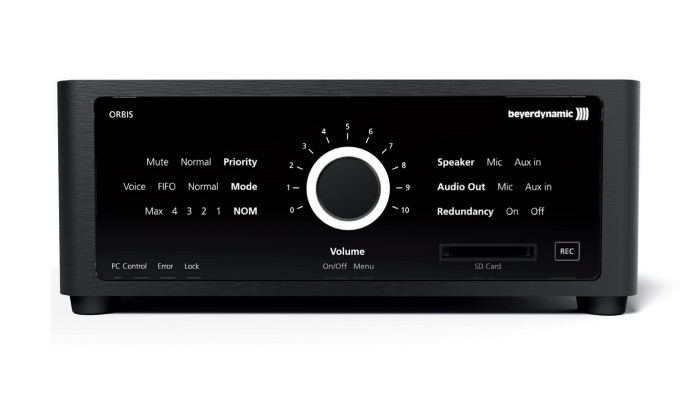

Bộ điều khiển trung tâm Orbis CU của hãng Beyerdynamic
1. Tổng quan về thiết bị điều khiển trung tâm Orbis CU
Hệ thống hội nghị Orbis có tính năng vận hành đơn giản, trực quan cùng khả năng thiết lập dễ dàng.
Bộ điều khiển Orbis CU được sử dụng để quản lý tối đa 100 đơn vị micro có tích hợp loa, kết nối với bộ điều khiển qua hai đường truyền dẫn RJ45.
Khi kết nối tối đa 50 đơn vị micro theo cấu hình vòng, hệ thống Orbis đảm bảo độ tin cậy tối đa nhờ cơ chế dự phòng - tức là các đơn vị micro được cấp tín hiệu từ cả hai hướng. Nếu xảy ra sự cố ở một phía đường cáp, các micro vẫn hoạt động bình thường nhờ nguồn cấp từ phía còn lại.
Tùy theo cài đặt và chế độ vận hành, tối đa 8 đơn vị micro có thể được kích hoạt đồng thời (ví dụ: 7 micro đại biểu và 1 micro chủ tọa). Mỗi kênh âm thanh được cấp phát cố định cho từng micro chủ tọa trong hệ thống.
Hệ thống liên tục kiểm tra trạng thái, giám sát và điều khiển các đơn vị micro thông qua đường truyền dữ liệu. Ví dụ: từng micro riêng lẻ có thể được kích hoạt qua cổng nối tiếp (RS232) hoặc toàn bộ hệ thống có thể được bật lệnh điều khiển hoặc núm vặn trên mặt trước.
Bộ điều khiển trung tâm Orbis CU có thể kết nối với hệ thống quản lý đa phương tiện qua cổng RS232 để thao tác thuận tiện và hiển thị các trạng thái khác nhau. Hơn nữa, hệ thống Orbis có thể tích hợp vào các hệ thống hội nghị truyền hình/teleconference.

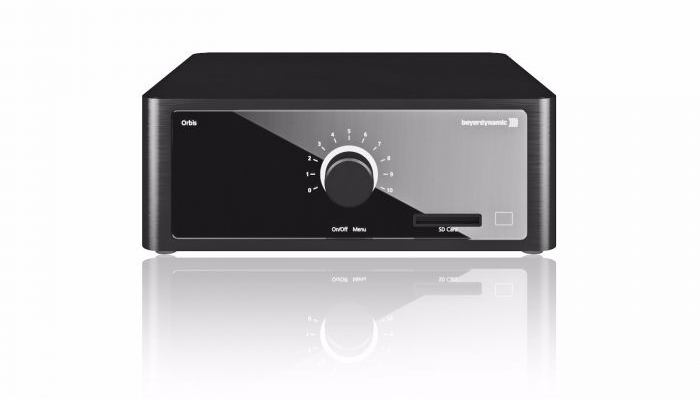

Orbis CU có thể quản lý tối đa 100 thiết bị micro có tích hợp loa
Các chế độ vận hành trên bộ điều khiển:
- Chế độ thông thường (Normal): Mỗi đại biểu có thể tự bật micro của mình cho đến khi đạt đến số lượng micro mở tối đa cho phép.
- Kích hoạt bằng giọng nói: Micro sẽ tự động bật khi đại biểu phát biểu vào micro, cho đến khi đạt đến số lượng micro mở tối đa cho phép.
- Chế độ FIFO (First-In-First-Out): Mỗi đại biểu có thể bật micro của mình. Nếu vượt quá số lượng micro mở tối đa (NOM) được cài đặt, micro của đại biểu đã bật đầu tiên sẽ tự động tắt khi có đại biểu khác bật micro.
Núm vặn cho phép di chuyển dễ dàng qua các menu và cài đặt khác nhau trong từng menu cũng như cấu hình khi kết hợp với nút REC. Nhờ đèn nền, người dùng có thể nhìn rõ mọi chức năng ngay lập tức.
Vòng đèn bao quanh núm vặn hiển thị chế độ vận hành hoặc chế độ chờ.
Khe cắm thẻ SD và nút REC được sử dụng để ghi âm cuộc họp. Thời gian ghi âm phụ thuộc vào dung lượng thẻ SD: mỗi 1 GB tương đương khoảng 4 giờ ghi âm. Dòng trạng thái hiển thị các thiết bị ngoại vi kết nối qua cổng RS232, lỗi phát sinh, trạng thái khóa hệ thống và quá trình cập nhật firmware.
Bằng cách sử dụng bộ chuyển đổi tùy chọn 19 inch, bộ điều khiển Orbis CU cũng có thể được lắp đặt trong tủ rack 19 inch tiêu chuẩn.

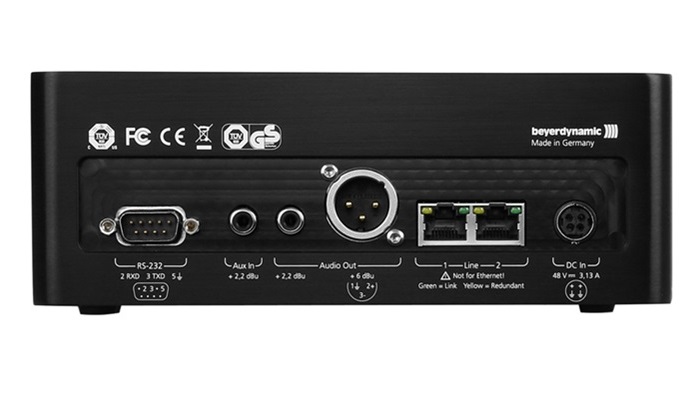

Các cổng kết nối phía sau bộ điều khiển Orbis CU
2. Tính năng chính của bộ điều khiển trung tâm Beyerdynamic Orbis CU
- Các micro có thể kết nối theo 2 đường tuyến hoặc theo cấu hình vòng
- Kết nối tối đa 100 micro (mỗi line 50 micro) không có chế độ dự phòng. Hoặc tối đa 50 micro theo cấu hình vòng với chế độ dự phòng để đạt độ tin cậy tối đa
- Cấp nguồn qua bộ nguồn ngoài (đã bao gồm khi giao hàng)
- Mặt kính điều khiển hiển thị các menu và dòng trạng thái
- Núm vặn xoay để lựa chọn và thiết lập các menu
- Vòng đèn LED hiển thị chế độ chờ hoặc chế độ vận hành
- Khe cắm thẻ SD và nút REC để ghi lại tín hiệu âm thanh
- Điều khiển và cấu hình các đơn vị micro
- Các cổng vào/ra kiểu cắm rút
- Giao diện RS232 để điều khiển và cấu hình hệ thống
- Nút Reset để khôi phục cài đặt gốc
- Tính năng NOM (Number of Open Microphones) cho phép tối đa 8 micro có thể hoạt động đồng thời
- Tự động phân bổ kênh âm thanh cho các thiết bị micro
- Cố định kênh âm thanh cho mỗi micro chủ tọa (tối đa 8 micro)
- 3 Các chế độ hoạt động: Chế độ thông thường, Kích hoạt bằng giọng nói và Chế độ FIFO
3. Thông số kỹ thuật bộ điều khiển trung tâm Orbis CU
1. Bộ nguồn cấp điện | |
Điện áp đầu vào | 100 V AC đến 240 V AC |
Dòng điện đầu vào | 1.8 A |
Công suất tiêu thụ | 180 W |
Công suất tỏa nhiệt | 30 W ở tải tối đa |
Cầu chì | Tích hợp bảo vệ điện tử |
2. Bộ điều khiển chính | |
Điện áp đầu vào | 48 V DC |
Dòng điện tiêu thụ | 3.13 A |
Công suất tiêu thụ | 150 W |
Kết nối hệ thống | 2 x cổng RJ45 (không dùng cho Ethernet) |
Ngõ vào âm thanh analog | Chuẩn kết nối: Cổng RCA (mono/unbalanced) |
Mức tín hiệu tối đa: +2.2dBu | |
Ngõ ra âm thanh analog | 1 x Cổng RCA (mono/unbalanced), Mức tín hiệu tối đa: +2.2dBu |
2 x Cổng XLR (mono/balanced), Mức tín hiệu tối đa: +6dBu | |
Dải tần số | 20 Hz đến 16 kHz |
Điều khiển ngoại vi | Cổng RS232 (cáp tối đa 2m, tốc độ 115200 Baud) |
Đầu đọc thẻ | Thẻ SD (tối đa 32GB), loại SDHC, định dạng FAT32 |
Thông số môi trường | |
Nhiệt độ vận hành | 0°C đến +40°C [32°F đến 104°F] |
Nhiệt độ bảo quản/vận chuyển | -10°C đến +50°C [14°F đến 122°F] |
Kích thước & Trọng lượng | |
Kích thước (DxRxC) | 183.8 x 194 x 73.5 mm [7.24" x 7.64" x 2.89"] |
Thông số cáp kết nối | |
Chiều dài cáp tối đa (CU - MU) | 80m [87.49 yard] với cáp AWG 24 |
Chiều dài cáp tối đa (MU - MU) | 80m [87.49 yard] với cáp AWG 24 |
Yêu cầu cáp hệ thống | CAT5 5/UTP, tiết diện tối thiểu AWG 26 |
Chuẩn đầu nối | RJ45 theo chuẩn EIA/TIA 568 B, có vỏ bọc |
