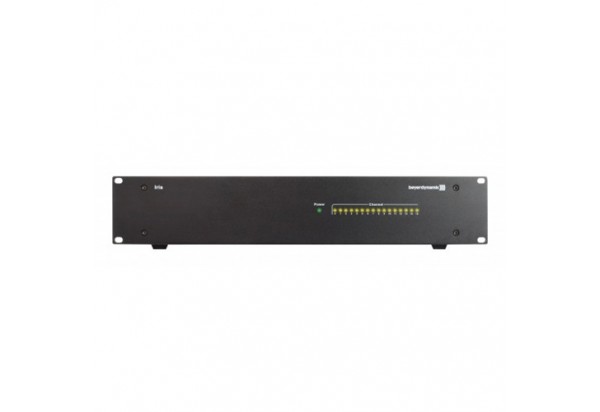

Bộ điều khiển trung tâm Beyerdynamic IRIS TS MK II
Bộ điều khiển trung tâm Iris TS Mk II được sử dụng trong hệ thống hội nghị Iris để truyền tải tối đa 16 kênh âm thanh qua ánh sáng hồng ngoại.



1. Giới thiệu về bộ điều khiển trung tâm Iris TS Mk II
- Bộ điều khiển trung tâm Iris TS Mk II được sử dụng trong hệ thống hội nghị Iris để truyền tải tối đa 16 kênh âm thanh qua ánh sáng hồng ngoại.
- Tín hiệu âm thanh được chuyển đổi thành ánh sáng hồng ngoại điều chế tần số và sau đó được truyền đi thông qua các bộ phát Iris EF, vốn được kết nối trực tiếp với bộ điều khiển Iris TS Mk II. Âm thanh gốc (OR) và tối đa 15 ngôn ngữ phiên dịch có thể được truyền đồng thời trên các tần số sóng mang khác nhau bằng phương pháp điều chế tần số băng hẹp.

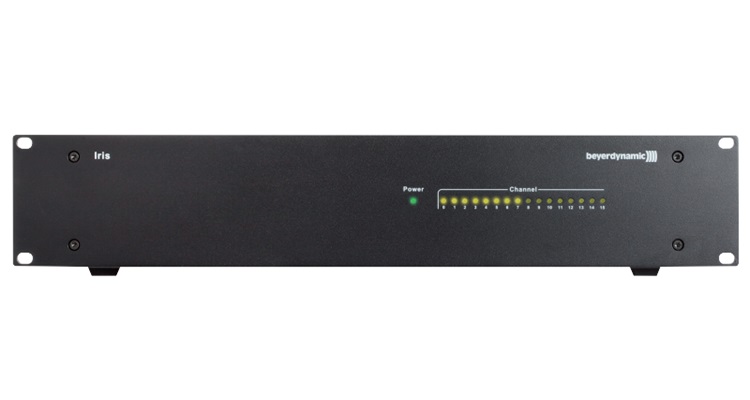

Thiết bị trung tâm Beyerdynamic Iris TS Mk II
- Các đèn LED hiển thị trạng thái tương ứng: kênh đang hoạt động và tín hiệu âm thanh hiện có.
- Tối đa 30 bộ phát Iris EF có thể được kết nối với bộ điều khiển Iris TS Mk II.
- Bộ điều khiển Iris TS Mk II tuân thủ tiêu chuẩn quốc tế IEC 61603-7.

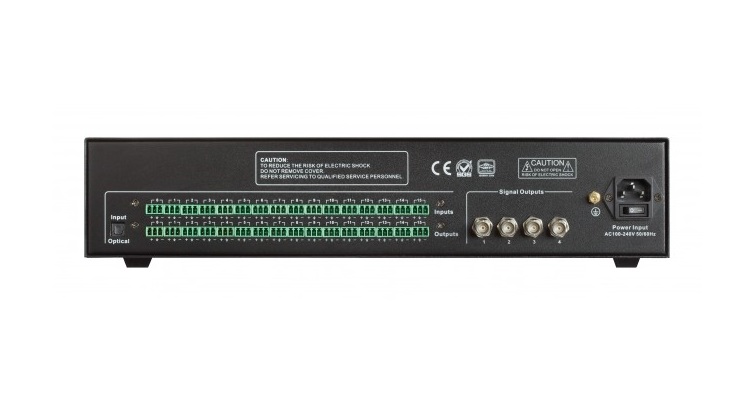

Mặt sau của bộ điều khiển Iris TS Mk II
2. Tính năng của bộ điều khiển trung tâm Iris TS Mk II
- Công nghệ điều chế số DQPSK
- Hoạt động trong dải tần IV từ 2 đến 6 MHz
- Hỗ trợ tối đa 16 kênh
- Tín hiệu hồng ngoại không xuyên qua tường, do đó không thể bị nghe trộm
- Phù hợp sử dụng trong phòng họp hoặc ngoài trời
- Tuân thủ tiêu chuẩn quốc tế IEC 61603-7

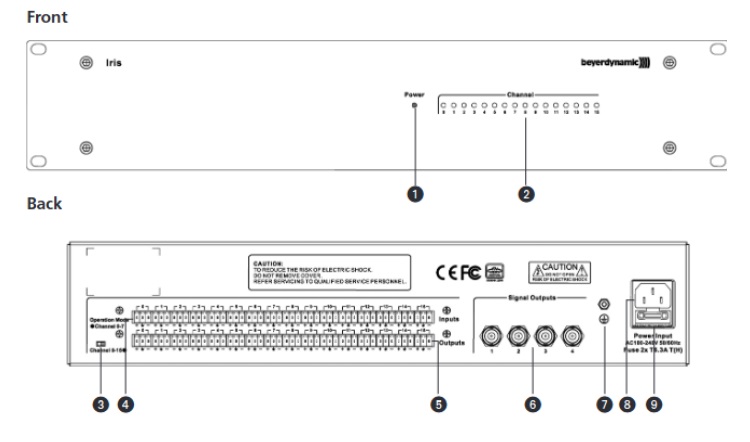

Các bộ phận mặt trước và sau của bộ trung tâm Iris TS Mk II
Mặt trước (Front)
1. Đèn LED nguồn
2. Đèn LED kênh: Đèn LED tương ứng sẽ sáng khi kênh liên quan đang truyền tín hiệu
Mặt sau (Back)
3. Công tắc chuyển đổi chế độ 8 kênh / 16 kênh
4. Ngõ vào âm thanh, ví dụ để kết nối hệ thống hội nghị hoặc phiên dịch
5. Ngõ ra lặp âm thanh, ví dụ để kết nối thiết bị ghi âm
6. Ngõ ra tín hiệu, kết nối đến bộ phát hồng ngoại
7. Dây nối đất (Ground)
8. Nguồn điện chính (Mains connection)
9. Công tắc bật/tắt (On/Off switch)
3. Thông số kỹ thuật của thiết bị Beyerdynamic Iris TS Mk II
Điều chế (Modulation) | DQPSK |
Tần số điều chế | 2 đến 6 MHz |
Dải truyền tín hiệu | 20 Hz đến 20 kHz (-3 dB), có thể chuyển đổi |
Hoạt động với 8 kênh | 20 Hz đến 20 kHz |
Hoạt động với 16 kênh | 20 Hz đến 10 kHz |
Độ méo hài tổng (T.H.D.) | < 1% |
Giảm xuyên âm tại 1 kHz | > 80 dB |
Dải động | > 85 dB |
Tỷ lệ tín hiệu trên nhiễu có trọng số | > 80 dBA |
Nhiệt độ vận chuyển | -40 °C đến +70 °C |
Nhiệt độ vận hành | 0 °C đến +45 °C |
Độ ẩm tương đối tối đa | < 95% |
Ngõ vào âm thanh cân bằng | -12 đến +12 dBV |
Ngõ ra RF | 1 Vpp, 0 V DC, 75 Ω |
Điện áp nguồn | 100 - 240 V, 50 đến 60 Hz |
Mức tiêu thụ điện | Tối đa 11 W |
Mức tiêu thụ điện (chế độ chờ) | 9 W |
Kích thước (C x R x S) | 88 x 483 x 344 mm |
Khối lượng | 3 kg |
Màu sắc | Đen |
Tuân thủ tiêu chuẩn | IEC 61603-7 |
4. Phụ kiện tùy chọn
- CA 5111: Cáp kết nối BNC đực-đực, chiều dài 10 m, 75 ohm
- CA 5121: Cáp kết nối BNC đực-đực, chiều dài 20 m, 75 ohm
- Iris EF: Bộ phát hồng ngoại
- Iris RP-8 Mk II: Bộ thu hồng ngoại, 8 kênh
- Iris RP-16 Mk II: Bộ thu hồng ngoại, 16 kênh
