Bộ thu phát hồng ngoại TOA TS-907
TS-907 được thiết kế dành riêng cho hệ thống hội thảo hồng ngoại TOA. Nó kết nối với bộ trung tâm, cho phép giao tiếp giữa bộ trung tâm và các thiết bị Chủ tọa/Đại biểu trong hệ thống thông qua tín hiệu hồng ngoại.



Bộ thu phát hồng ngoại TS-907 là sản phẩm đã quá quen thuộc với những người chuyên làm trong lĩnh vực hội thảo. Đây là thiết bị với những chức năng đặc biệt và tính thẩm mỹ cao nên được ưa chuộng để lắp đặt trong các phòng họp, hội thảo hiện nay.

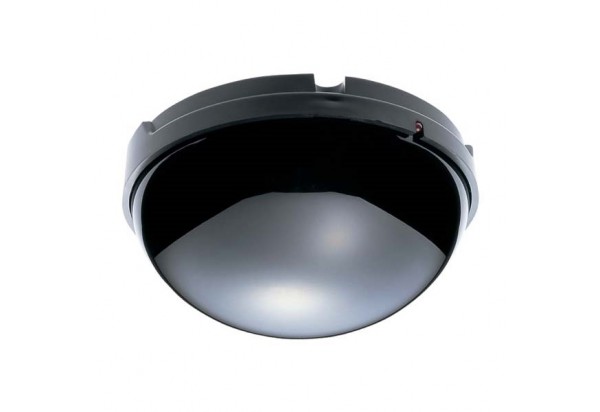

TOA TS-907
1. Đặc điểm nổi bật của bộ thu phát hồng ngoại TOA
- TS-907 được thiết kế dành riêng cho hệ thống hội thảo hồng ngoại TOA. Nó kết nối với bộ trung tâm, cho phép giao tiếp giữa bộ trung tâm và các thiết bị Chủ tọa/Đại biểu trong hệ thống.
- Thiết bị cho phép truyền, nhận tín hiệu từ các máy hội thảo trong hệ thống thông qua tín hiệu hồng ngoại với bước sóng 870 nm.
- Bộ thu phát hồng ngoại TOA TS-907 đặc biệt phù hợp cho ứng dụng trần cao, phù hợp gắn kết trên trần nhà cao, tường hay chân đứng micro.
- TOA TS-907 là bộ thu phát không dây, dễ lắp đặt và di chuyển. Hệ thống có thể lắp đặt tối đa lên tới 12 thiết bị TS-907.
- Mái vòm được làm bằng nhựa PC trong suốt và đế là nhựa ABS chống ẩm mốc đẩy cao độ truyền tín hiệu.
- Mắt thu phát hồng ngoại TS-907 có thể phát và thu tín hiệu trong vòng 6m và độ cao trần 5-7m bao quát được không gian phòng họp diện tích rộng.

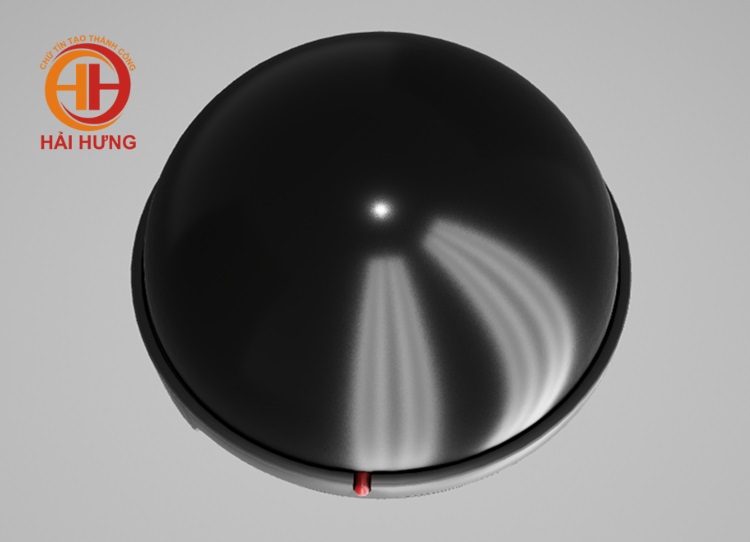

Mái vòm được làm bằng nhựa PC trong suốt
2. Hướng dẫn sử dụng bộ thu hồng ngoại không dây TS-907

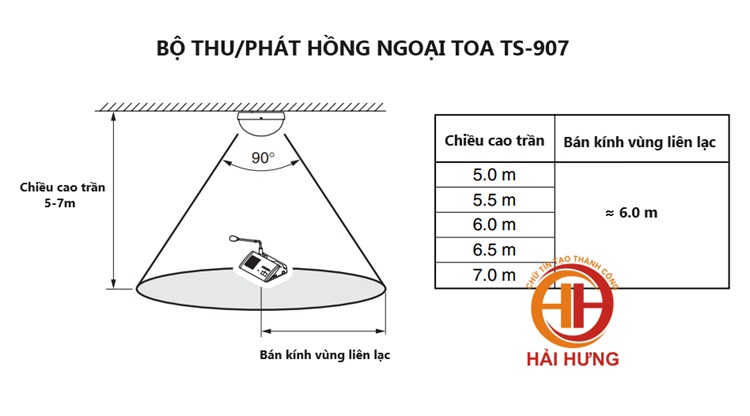

Tham khảo sơ đồ minh họa dưới đây:
TS-907 có thể được lắp đặt với chiều cao trần nhà từ 5 tới 7m
Lưu ý:
- Tín hiệu hồng ngoại không thể tiếp cận thiết bị thu/phát hồng ngoại nếu thiết bị này bị che khuất bởi người dùng hoặc các vật thể khác. Cần lắp đặt nhiều mắt thu phát hồng ngoại sao cho luôn nằm trong tầm nhìn trực tiếp của tất cả các thiết bị Chủ tọa và Đại biểu.
- Lắp đặt thiết bị phát/thu hồng ngoại sao cho mỗi thiết bị Chủ tọa/Đại biểu luôn có thể liên lạc với ít nhất hai thiết bị phát/thu để đảm bảo đường truyền ổn định.
- Nếu thiết bị chỉ liên lạc với một bộ thu phát hồng ngoại duy nhất, thì tín hiệu có thể bị che khuất bởi người hoặc vật thể khác, dẫn đến mất tín hiệu tạm thời trong quá trình sử dụng.
3. Thông số kỹ thuật mắt thu/phát hồng ngoại TS-907
Nguồn cấp | 24 V DC (cung cấp từ thiết bị tùy chọn TS-900 hoặc TS-800) |
Dòng tiêu thụ | Tối đa 180 mA |
Bộ phát/thu hồng ngoại | |
Bước sóng | 870 nm (AM: Điều chế độ sáng) |
Phương pháp điều chế | Điều chế tần số |
Tần số sóng mang | Truyền: |
Kênh âm thanh 1: 7.35 MHz | |
Kênh âm thanh 2: 8.10 MHz | |
Kênh âm thanh 3: 8.55 MHz | |
Kênh âm thanh 4: 9.15 MHz | |
Kênh điều khiển: 6.45 MHz | |
Thu: | |
Kênh ngôn ngữ gốc: 1.95 MHz | |
Kênh ngôn ngữ phiên dịch: 2.25 MHz | |
Góc thu tín hiệu | Dọc: 90° (45° + 45°), Ngang: 360° |
Góc phát tín hiệu | Dọc: 90° (45° + 45°), Ngang: 360° |
Vùng liên lạc | Xấp xỉ 6 m tính từ điểm ngay bên dưới thiết bị (Chiều cao trần: 5 – 7 m) |
Cổng kết nối | Giắc BNC |
Đèn báo | Báo nguồn |
Nhiệt độ hoạt động | 0 °C đến +40 °C |
Vật liệu hoàn thiện | Mái vòm: Nhựa PC, có bộ lọc ánh sáng nhìn thấy |
Đế: Nhựa ABS, màu đen | |
Kích thước | Ø120 × 71.3 (C) mm |
Trọng lượng | 230 g (chỉ tính thiết bị) |
Phụ kiện đi kèm | Giá đỡ gắn trần: 1 cái, Giá đỡ chân đế: 1 cái |
Vít bắt: 3 cái, Bộ chuyển ren (U5/16 – NS5/8): 1 cái | |
Tùy chọn | Chân micro (kích thước ren gắn phải là U5/16 hoặc NS5/8) |
