I. Mô tả hệ thống âm thanh hội thảo không dây hồng ngoại Iris - Byerdynamic:

Hệ thống hồng ngoại Iris là một hệ thống truyền dẫn không dây sử dụng ánh sáng hồng ngoại. Được ứng dụng trong thông dịch đồng thời kết hợp với các hệ thống thông dịch của beyerdynamic.

Hệ thống này sử dụng công nghệ điều chế kỹ thuật số DQPSK (điều chế khóa dịch pha vuông góc) đảm bảo hoạt động thông suốt ngay cả ở bên ngoài ánh sáng mặt trời trực tiếp. Hoạt động với băng tần IV từ 2 đến 6 MHz, hệ thống không bị ảnh hưởng nhiễu gây ra bởi các tivi plasma hoặc các đèn huỳnh quang.

Việc sử dụng đồng thời lên đến 16 kênh âm thanh đáp ứng tất cả các yêu cầu – từ các ứng dụng cá nhân nhỏ đến các đại hội đa quốc gia.
Bộ thu Iris RP Mk II sử dụng pin Li-ion có thể sạc lại.



II. Hướng dẫn lên cấu hình hệ thống hội thảo không dây Iris - Byerdynamic:

1. Bộ điều khiển hồng ngoại Iris TS MK II:

>> Xem toàn bộ Thiết bị hệ thống hội thảo không dây Iris Byerdynamic - Chính hãng do Hải Hưng cung cấp
Bộ chuyển đổi tín hiệu hồng ngoại beyerdynamic IRIS TS MKII
Mặt trước của Iris TS Mk II
  • Sử dụng điều chế kỹ thuật số QDPSK
  • Hoạt động ở băng tần IV giữa 2 và 6 MHz
  • Có thể truyền lên đến 16 kênh âm thanh (1 ngôn ngữ gốc và 15 ngôn ngữ mục tiêu)
  • Thích hợp cho việc sử dụng trong hội nghị trong nhà hoặc ngoài trời
  • Phù hợp với tiêu chuẩn quốc tế IEC 61603-7
  • Đèn LED hiển thị trạng thái kênh và tín hiệu âm thanh
  • Công suất tối đa 11W
  • Kích thước 88 x 483 x 344 mm, trọng lương 3kg


2. Bộ phát hồng ngoại Iris EF

Ăng ten bức xạ hồng ngoại beyerdynamic IRIS EF

  • Thích hợp cho việc sử dụng trong hội nghị trong nhà hoặc ngoài trời
  • Có thể kết nối lên đến 30 bộ phát hồng ngoại Iris EF với bộ điều khiển hồng ngoại Iris TS theo dạng chuỗi. Sử dụng cáp đồng trục đầu BNC 75 ôm, với độ dài tùy chọn 10m, 20m
  • Sử dụng điều chế kỹ thuật số QDPSK
  • Hoạt động ở băng tần IV giữa 2 và 6 MHz
  • 16 kênh có thể được phát
  • Góc phát xạ ± 25°
  • Chức năng bù độ trễ cho các bộ phát hồng ngoại Iris EF
  • Tự động chuyển sang chế độ chờ khi không có tín hiệu
  • Khi nhiệt độ hoạt động quá cao hệ thống sẽ tự động chuyển từ chế độ hoạt động với công suất đầy đủ (full power) sang chế độ hoạt động 1 nửa công suất (half power), nếu nhiệt độ vẫn quá cao hệ thống sẽ chuyển sang chế độ chờ

>>>Bạn nên xem ngay 23+ dàn hệ thống âm thanh hội thảo cho phòng họp đạt 5 SAO

3. Bộ thu hồng ngoại Iris RP Mk II:

Bộ thu hồng ngoại 16 ngôn ngữ beyerdynamic IRIS RP16 MKII
  • Bộ thu hồng ngoại loại 8 kênh Iris RP-8 Mk II
  • Bộ thu hồng ngoại loại 16 kênh Iris RP-16 Mk II
  • Sử dụng điều chế kỹ thuật số QDPSK
  • Có thể sử dụng dưới ánh sáng mặt trời
  • Màn hình LCD hiển thị kênh
  • Đèn LED báo trạng thái tín hiệu và trạng thái pin
  • Núm điều chỉnh âm lượng tai nghe
  • Góc thu 270o
  • Tích hợp pin Li-on có thể sạc lại
  • Tự động tắt sau khoảng 5 phút khi tai nghe không được cắm hoặc khi ra ngoài vùng phát sóng
  • Có dây đeo cổ và kẹp cài túi
  • Phù hợp với tiêu chuẩn quốc tế IEC 61603-7

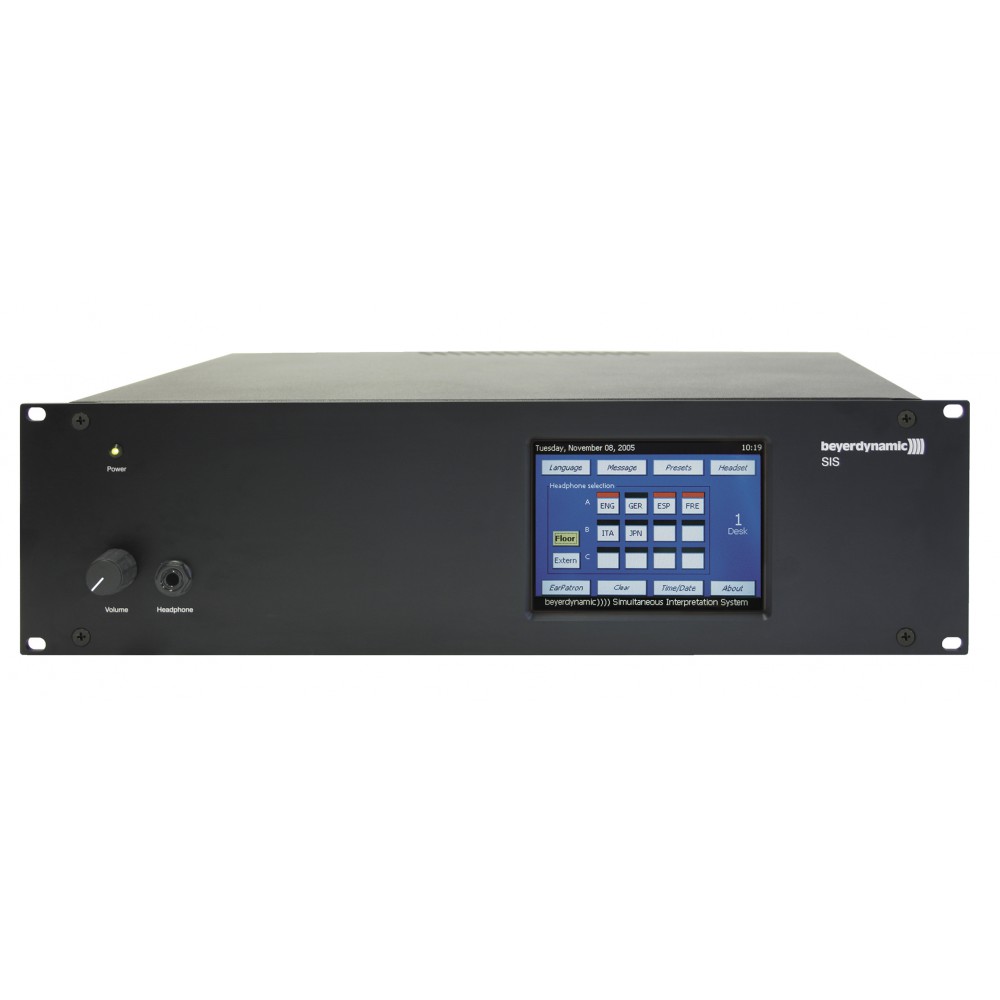

4. Bộ điều khiển trung tâm cho phiên dịch beyerdynamic SIS 122:

• Phiên bản tiêu chuẩn với 4 ngoại ngữ
• Có thể mở rộng đến 12 ngoại ngữ
• Phân bổ của tất cả các ngôn ngữ avialable cho tất cả các trạm dịch viên
• Tự động chèn của ngôn ngữ ban đầu trên các kênh trống
• Cấu hình của các đơn vị kiểm soát thông qua màu 5,5 "màn hình cảm ứng
• "kỹ thuật số Mạng Audio" - DAN-kết nối cho thông dịch viên
trạm trong một chuỗi daisy (Cat.5)
• Kết nối trực tiếp của một hệ thống thảo luận MCW-D
qua 25-pin Sub-D hoặc một micro hoặc trộn giao diện điều khiển thông qua 3-pin XLR
• RS 232 kết nối cho máy tính
• Kết nối mạng LAN cho máy tính (Network)


5. Bàn phiên dịch beyerdynamic SIS 1202:

Bàn phiên dịch beyerdynamic SIS 1202
• Đối với hai thông dịch viên
• Đối với tối đa là 12 ngoại ngữ
• Kết nối Daisy-chain
• Rugged nhà hoàn toàn bằng kim loại với sự sắp xếp tiện lợi của tất cả
các yếu tố
• Các nút với đèn LED cho relay và ngôn ngữ gốc
• Các nút với đèn LED để điều chỉnh ngôn ngữ tiếp sức
• Các nút với đèn LED để điều chỉnh ngôn ngữ mục tiêu
• "thông minh" bảo vệ '' 'EarPatron nghe
• nút Talk với đèn LED
• nút Ho
• Dịch vụ nút với đèn LED để liên hệ với các kỹ thuật viên với
xác nhận của cuộc gọi
• điều khiển riêng biệt cho khối lượng, treble và bass
• Màn hình lớn




III. Sơ đồ kết nối hệ thống hội thảo không dây Iris - Byerdynamic:




>> Xem thêm Hệ thống âm thanh hội thảo Televic - Giải pháp hữu ích nhất cho phòng họp, hội nghị

Trên đây Hải Hưng đã cùng bạn tìm hiểu hệ thống hội thảo không dây Iris - Byerdynamic và cách lên cấu hình hệ thống hội thảo Byer, quý khách có nhu cầu lắp đặt hãy liên hệ với Hải Hưng để được tư vấn giải pháp toàn diện nhất.
