Module phân phối dữ liệu Bosch DCN-DDB

Lượt xem: 1
Call
Tình trạng: Còn mới 100%
Kích Thước: 100 x 200 mm
Xuất xứ: Trung quốc
Bảo hành: 12 Tháng
Module phân phối dữ liệu DCN-DDB là bản mạch cho phép phối ghép hệ thống DCN với các hệ thống khác như Màn hình hiển thị, Hệ thống ghi âm, Điều khiển camera.
Thông tin liên hệ

Địa chỉ: Số 8/82 Ngõ Thái Thịnh 1 - Thịnh Quang -  Đống Đa - Hà Nội
Văn phòng: LK24-No08, Khu đất dịch vụ 20A-20B, Phường Dương Nội, Quận Hà Đông, TP Hà Nội

Chi tiết sản phẩm

Module phân phối dữ liệu DCN-DDB là bản mạch cho phép phối ghép hệ thống DCN với các hệ thống khác như màn hình hiển thị, hệ thống ghi âm, điều khiển camera.

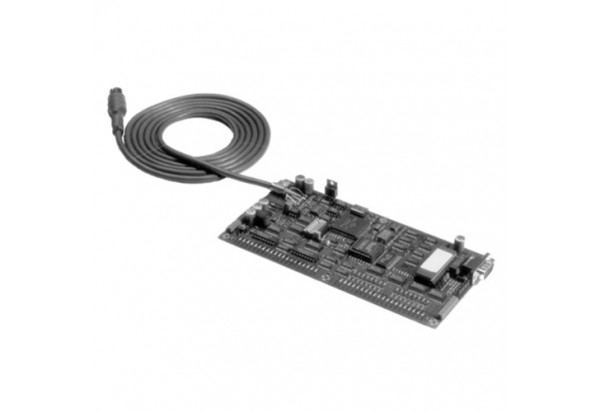

Bảng phân phối dữ liệu Bosch DCN-DDB

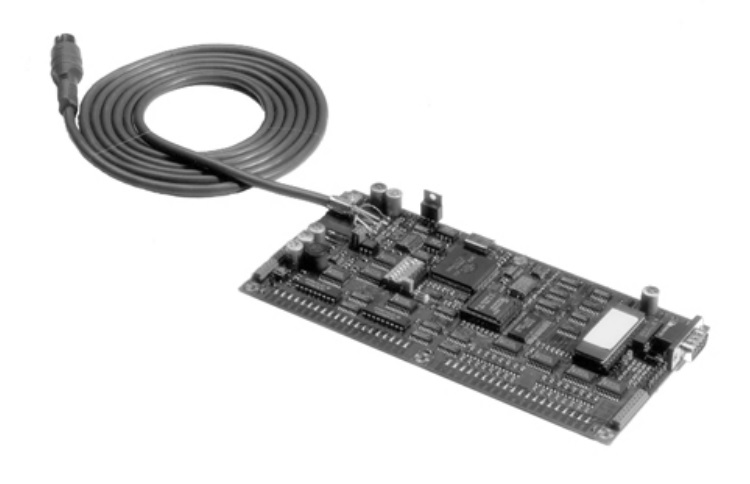

Bảng phân phối dữ liệu Bosch DCN-DDB

1. Giới thiệu về bảng phân phối dữ liệu Bosch DCN-DDB

DCN-DDB là một bảng mạch in (PCB) được sử dụng với các thiết bị kỹ thuật số như bảng hiển thị hội trường, hệ thống ghi âm và bộ điều khiển camera để cung cấp liên kết truyền dữ liệu cho hệ thống DCN Next Generation.

Việc truyền dữ liệu minh bạch giữa các bảng mạch giao tiếp trong hệ thống DCN Next Generation là khả thi, ví dụ như điều khiển từ xa máy chiếu slide, đèn, rèm, màn hình chiếu, ...

Thiết bị này được thiết kế để lắp đặt vào các thiết bị bên ngoài, và bao gồm một cổng giao tiếp RS232 với tốc độ truyền 9600 hoặc 1200 baud - có thể chọn thông qua công tắc DIP trên bảng mạch.

Bộ cách ly quang (opto-couplers) tách biệt thiết bị này khỏi hệ thống DCN Next Generation. Nó có thể được cấp nguồn từ hệ thống DCN Next Generation hoặc từ nguồn điện ngoài.

Module phân phối dữ liệu DCN-DDB có chức năng khác là điều khiển các đèn chỉ báo để yêu cầu phát biểu chậm hoặc trợ giúp từ phiên dịch viên. Khi phiên dịch viên nhấn nút yêu cầu phát biểu chậm hoặc trợ giúp, một đầu ra khác của DDB sẽ được kích hoạt, có thể điều khiển đèn chỉ báo ở vị trí chủ tọa hoặc điều hành.

2. Chức năng của module phân phối dữ liệu DCN-DDB

Các nút điều khiển và chỉ báo: Nút khởi tạo với chỉ báo LED

Kết nối:

  • Cáp dài 2 mét (78,7 inch) kết thúc bằng đầu nối tròn sáu chân đúc sẵn
  • Đầu nối PCB đa chân cho:
    • Nút khởi tạo ngoài và LED
    • Đầu vào và đầu ra dữ liệu song song 8 bit
  • Ổ cắm D-sub 9 chân cho đầu ra RS232.

3. Thông số kỹ thuật của mô-đun DCN-DDB

  • Nguồn cấp ngoài: 7,5 – 35 VDC.
  • Kích thước (Cao x Rộng): 100 x 200 mm (3,93 x 7,87 inch)

Liên hệ đặt hàng, nhận báo giá và tư vấn chi tiết về bảng phân phối dữ liệu DCN-DDB cũng như các thiết bị âm thanh hội thảo DCN Bosch, mời quý khách liên hệ Hotline: 0932060286 để được chúng tôi hỗ trợ nhanh chóng.

*Lưu ý: Giá trên chưa bao gồm VAT và có thể thay đổi theo từng thời điểm, để biết chính xác giá sản phẩm tại thời điểm này quý khách hãy liên hệ 0977060286 để được báo giá chính xác
