Lắp đặt hệ thống âm thanh phòng họp tại Tổng công ty Điện lực miền Bắc

1. Thông tin tóm tắt dự án

• Tên dự án (gói thầu): Trang bị nội thất đồ rời, thiết bị âm thanh trình chiếu và màn hình hiển thị
• Đơn vị mời thầu: Tổng Công ty Điện lực miền Bắc
• Địa chỉ: 20 Trần Nguyên Hãn, Lý Thái Tổ, Hoàn Kiếm, Hà Nội
• Đơn vị thi công: Công ty TNHH Thương mại Dịch vụ và Công nghệ Hải Hưng
• Hệ thống thiết bị chính được sử dụng:
  • Hệ thống micro hội thảo: Khối điều khiển trung tâm, hộp chủ tọa, đại biểu, cáp nối dài, máy chủ, giấy phép phần mềm.
  • Thiết bị âm thanh: Loa treo tường, amply, bàn trộn âm thanh, bộ chống phản hồi âm thanh, bộ chia tín hiệu, tủ đựng trung tâm.
  • Camera hội thảo: Camera hội thảo, chân máy ảnh, thiết bị chuyển mạch, thiết bị đầu cuối.
  • Màn hình LED phòng đào tạo: Màn hình LED cố định trong nhà, màn hình TV, bộ quản lý tín hiệu, cáp, phụ kiện khác.

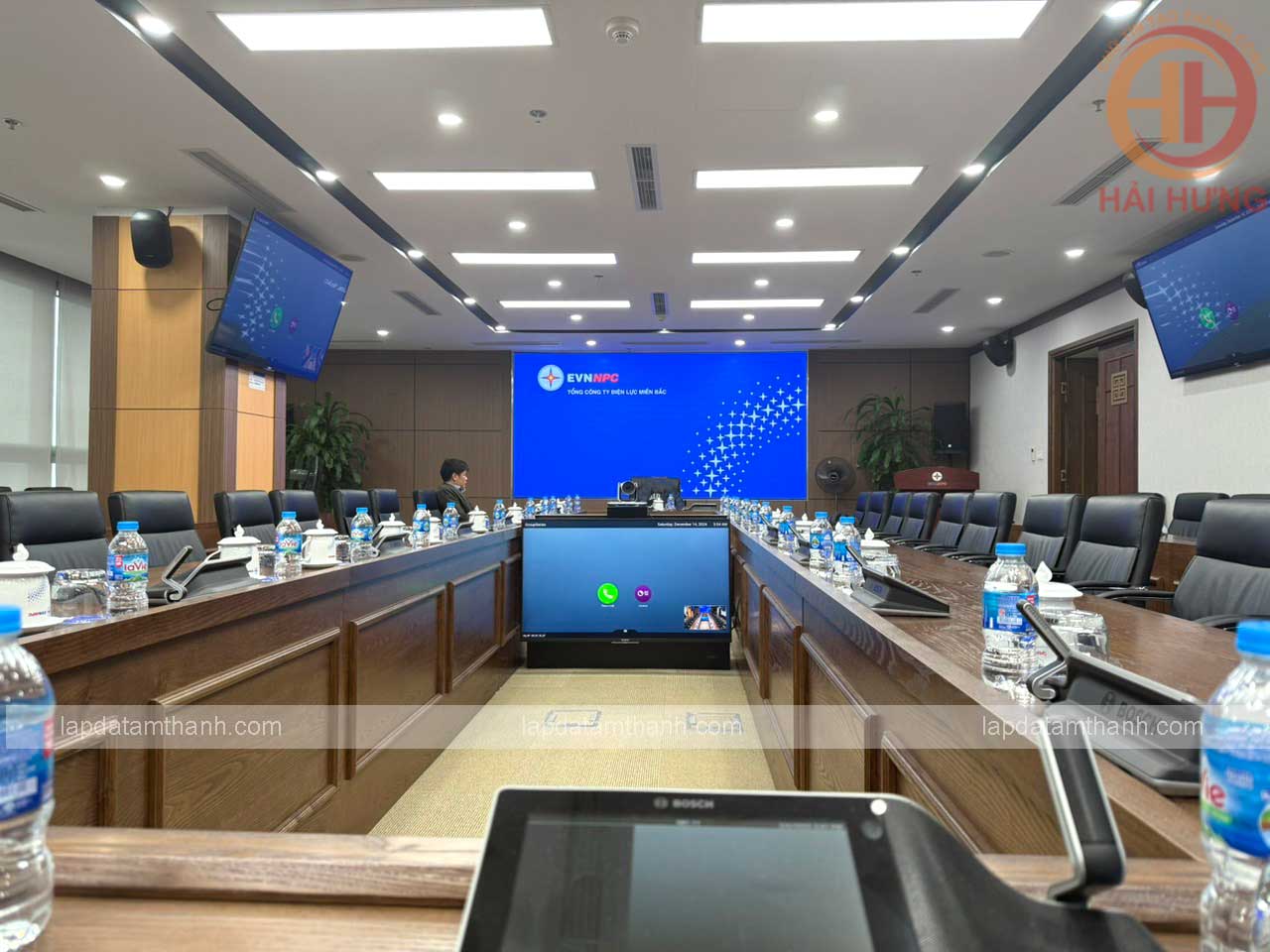

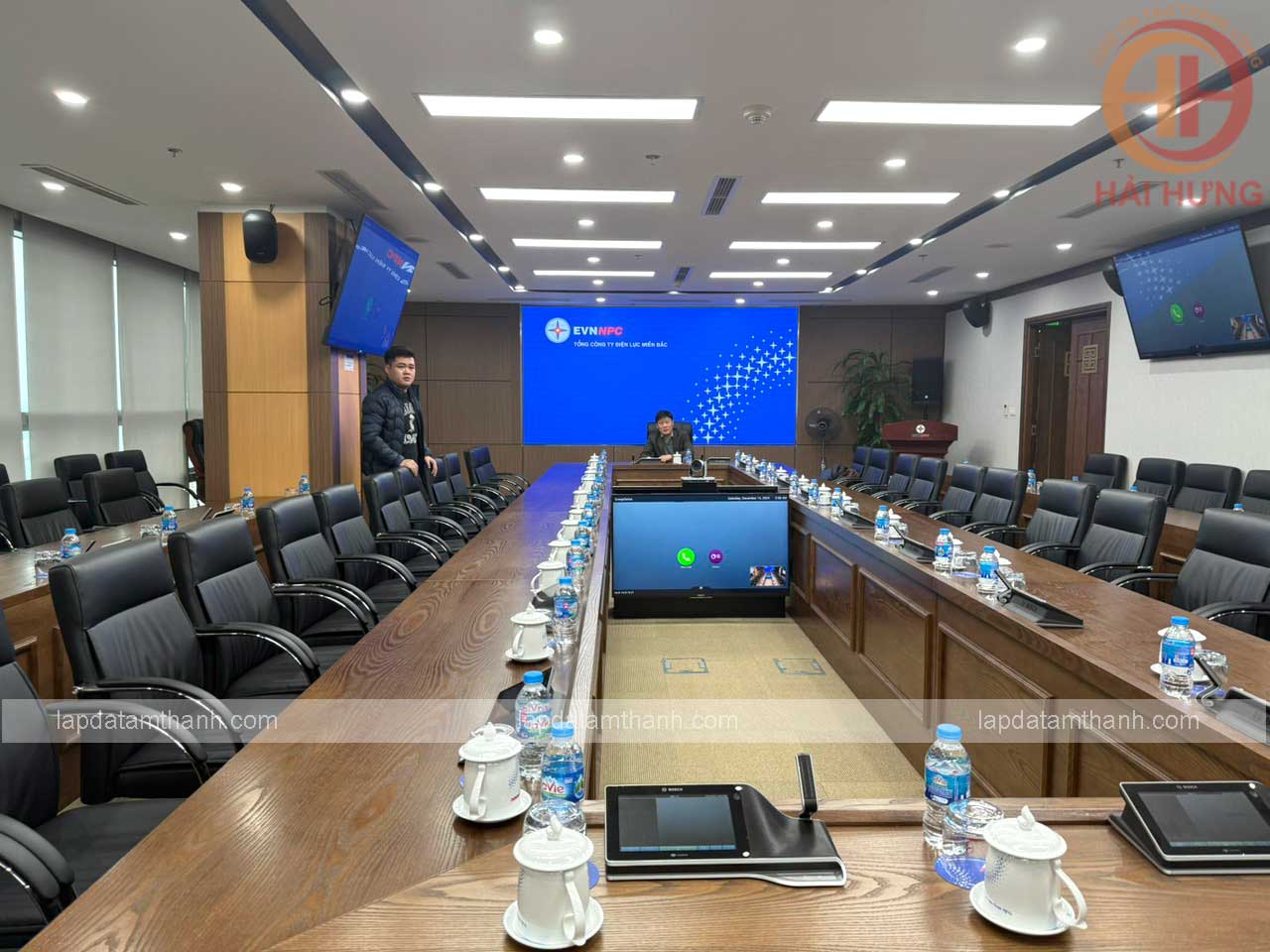

Audio Hải Hưng triển khai thi công hoàn thành xuất sắc


2. Mục đích và tầm quan trọng của dự án lắp đặt hệ thống âm thanh trình chiếu tại Tổng Công ty Điện lực miền Bắc

Tổng Công ty Điện lực miền Bắc đầu tư cho một hệ thống thiết bị âm thanh, màn hình trình chiếu hoàn toàn mới tại tầng 20 nhằm mục đích nâng cấp hạ tầng kỹ thuật, đảm bảo chất lượng âm thanh, hình ảnh rõ ràng, ổn định cho các cuộc họp, hội thảo, giao ban trực tuyến. Từ đó góp phần hiện đại hóa môi trường làm việc, tối ưu hóa thời gian, chi phí, và nâng cao hiệu quả, tính bảo mật và chuyên nghiệp cho các cuộc họp quy mô từ nhỏ tới lớn.

3. Quy trình thi công lắp đặt của đội ngũ kỹ thuật công ty Hải Hưng

3.1. Chuẩn bị trước thi công

• Khảo sát hiện trường: Kiểm tra vị trí lắp đặt thiết bị (loa, micro, camera, màn hình LED). Đo đạc, đánh dấu vị trí đi dây tín hiệu, nguồn điện. Xác định vị trí tủ điều khiển trung tâm.
• Lập kế hoạch: Phê duyệt bản vẽ thiết kế hệ thống với chủ đầu tư. Lên danh sách vật tư, thiết bị và báo giá. Sau khi danh sách thiết bị được phê duyệt thì tiến hành chuẩn bị đầy đủ để sẵn sàng cho việc thi công lắp đặt.

3.2. Thi công lắp đặt hệ thống âm thanh

Lắp đặt micro hội thảo:

• Gắn 27 hộp đại biểu cần dài (CCSD-DL-EU) và 1 hộp chủ tọa vào bàn họp.
• Kết nối với khối điều khiển trung tâm (CCSD-CURD) qua cáp chuyên dụng (LBB4116/10).
• Cài đặt phần mềm quản lý AutoTracking trên máy chủ Dell Vostro.

Lắp đặt loa và ampli:

• Treo 6 loa treo tường PS-500TM (Ahuja) tại vị trí đã đánh dấu.
• Kết nối loa với ampli mixer TZA-4000®DPM và bàn trộn âm thanh PROMIX-1442.
• Lắp đặt bộ chống phản hồi âm thanh HAI-1210 để giảm tiếng vọng.

Đi dây và phụ kiện: Sử dụng cáp tín hiệu MY 206 và cáp loa Ly225s. Bọc dây trong ống bảo vệ D20, lắp đặt giắc loa Neutrik NL4FX và giắc canon....

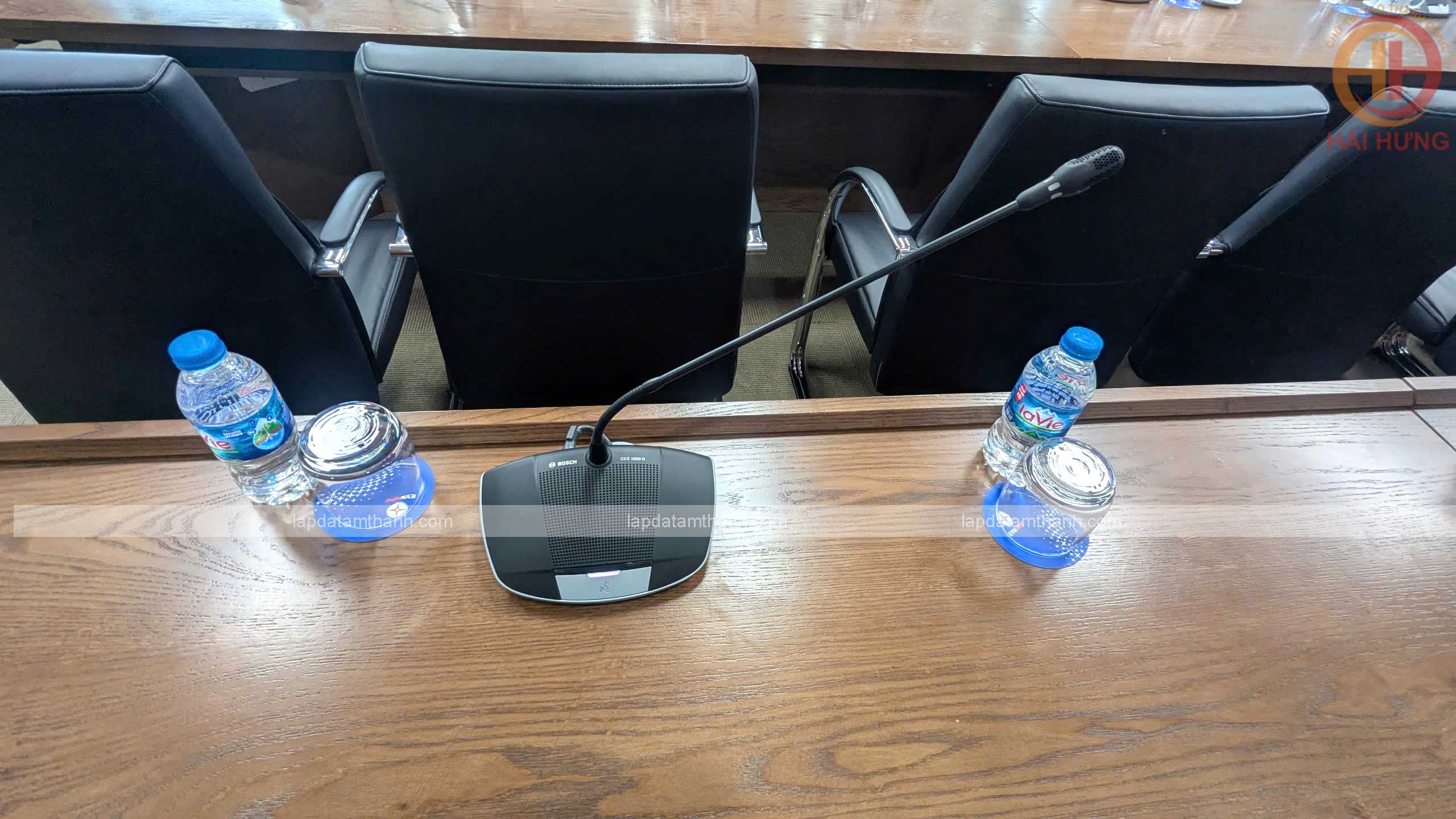

Hệ thống Micro được đặt trên bàn làm việc

3.3. Thi công hệ thống trình chiếu và hội nghị truyền hình

Lắp đặt camera:

• Gắn 2 camera HAI-UHD686 lên chân tripod, kết nối qua switch PoE Alcatel OS2260-P10.
• Cấu hình camera hỗ trợ NDI, Zoom 20x, tích hợp với phần mềm họp trực tuyến.

Lắp đặt màn hình LED và TV:

• Dựng khung giá đỡ sắt hộp cho màn hình LED P2.0 (6.5m²), kết nối với bộ xử lý hình ảnh Kystar LS6.
• Lắp 6 TV Samsung 75 inch (UA75AU7700KXXV) và kết nối với bộ quản lý tín hiệu HDMI Tricolor H3-2U-08H-08H.

3.4. Lắp đặt tủ điều khiển trung tâm

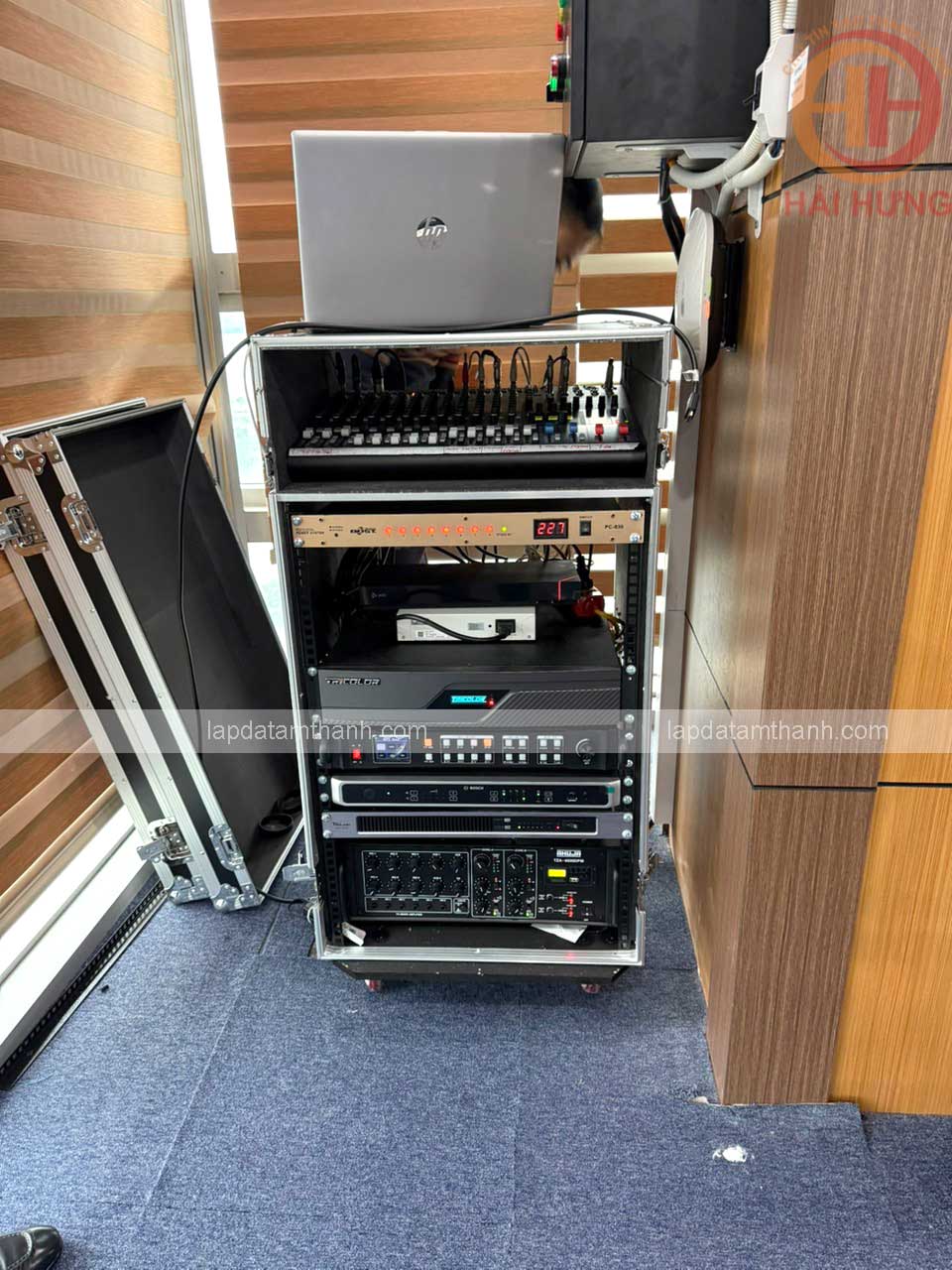

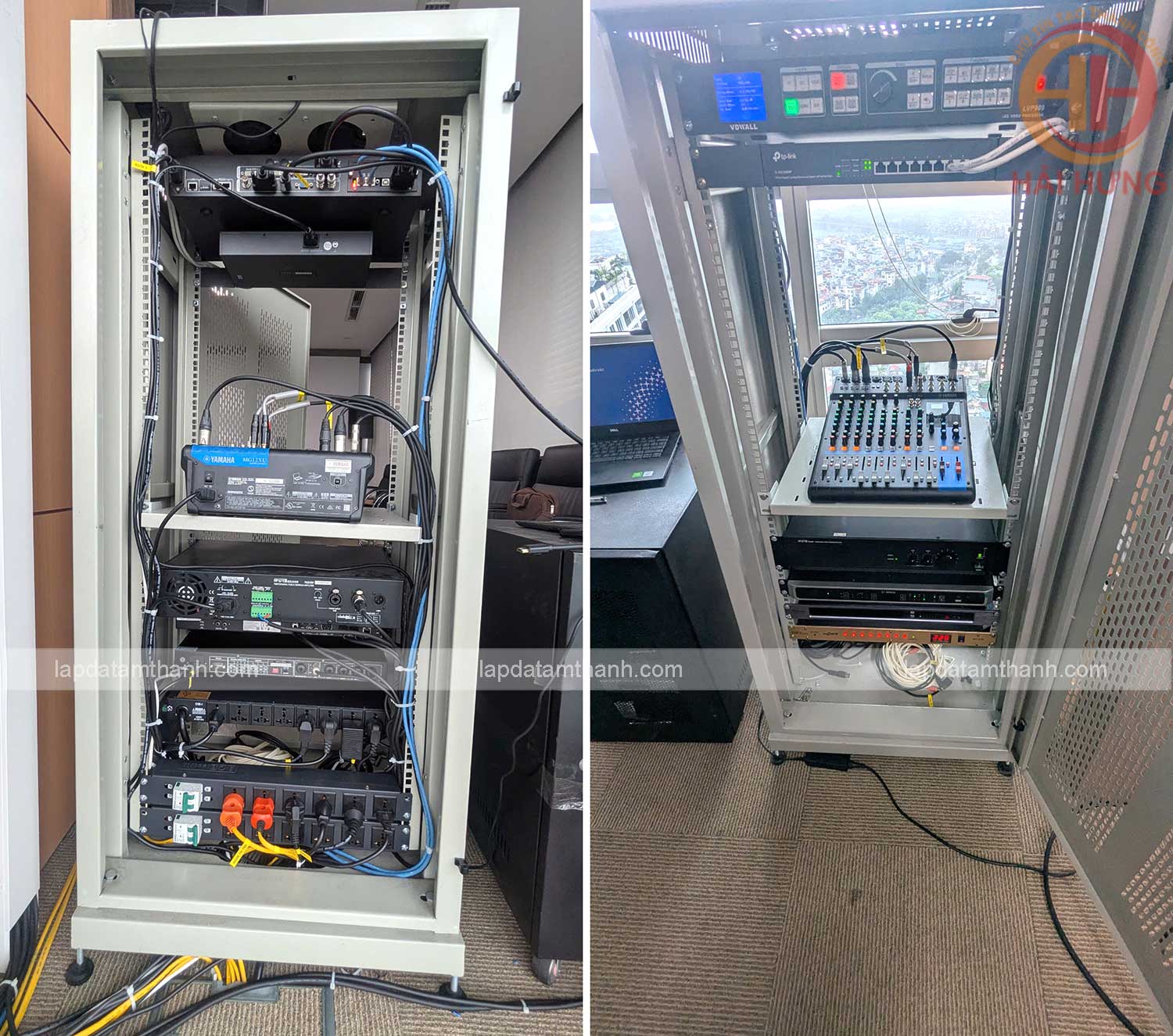

Đặt tủ rack 16U chứa:

• Ampli, bàn trộn âm thanh, bộ chia tín hiệu PC830.
• Kết nối dây nguồn, dây tín hiệu theo sơ đồ.
• Cài đặt bộ điều khiển Power-LED để giám sát màn hình.

3.5. Chạy thử và bàn giao

Kiểm tra hệ thống:

• Test âm thanh: Đảm bảo micro, loa hoạt động không nhiễu.
• Test hình ảnh: Kiểm tra độ phân giải màn hình LED, camera.
• Kiểm tra kết nối hội nghị trực tuyến (Zoom, Polycom G7500).

Đào tạo:

• Hướng dẫn sử dụng phần mềm điều khiển, cách bật/tắt thiết bị.
• Bàn giao tài liệu kỹ thuật, chứng chỉ CO/CQ.

Bảo hành: Bảo hành 12 tháng cho toàn hệ thống.

4. Bảng danh sách hệ thống thiết bị được công ty Hải Hưng sử dụng

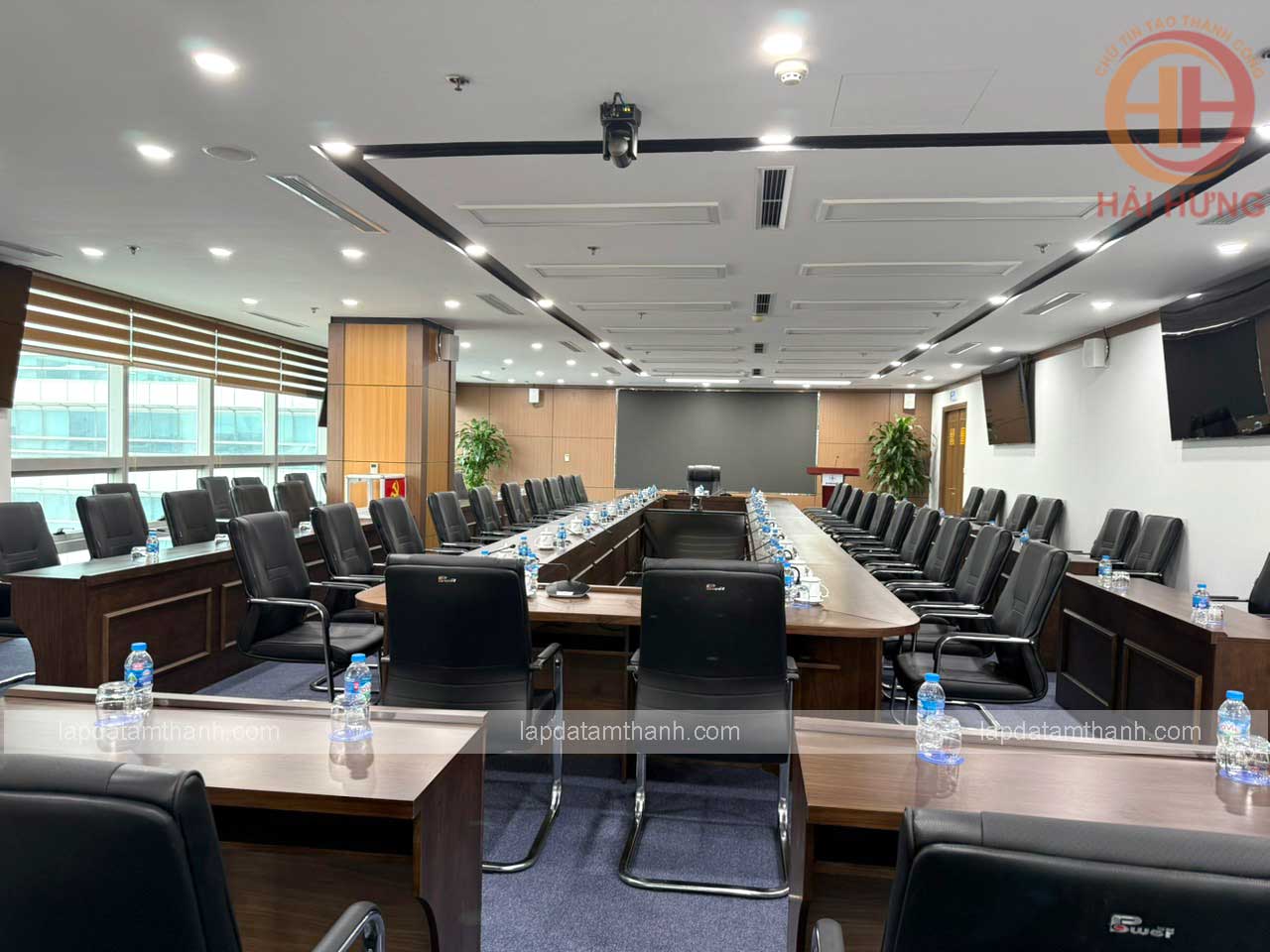

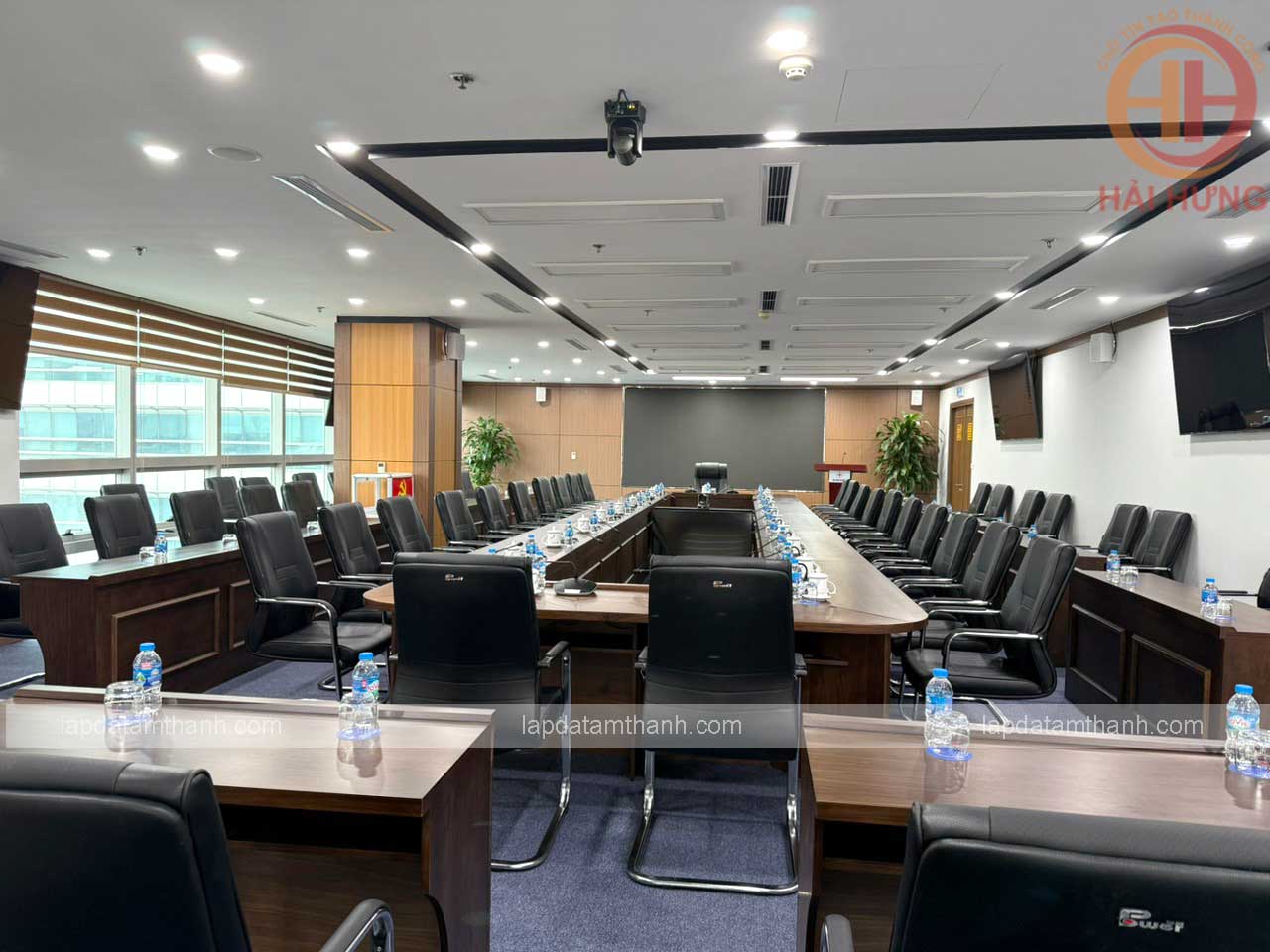

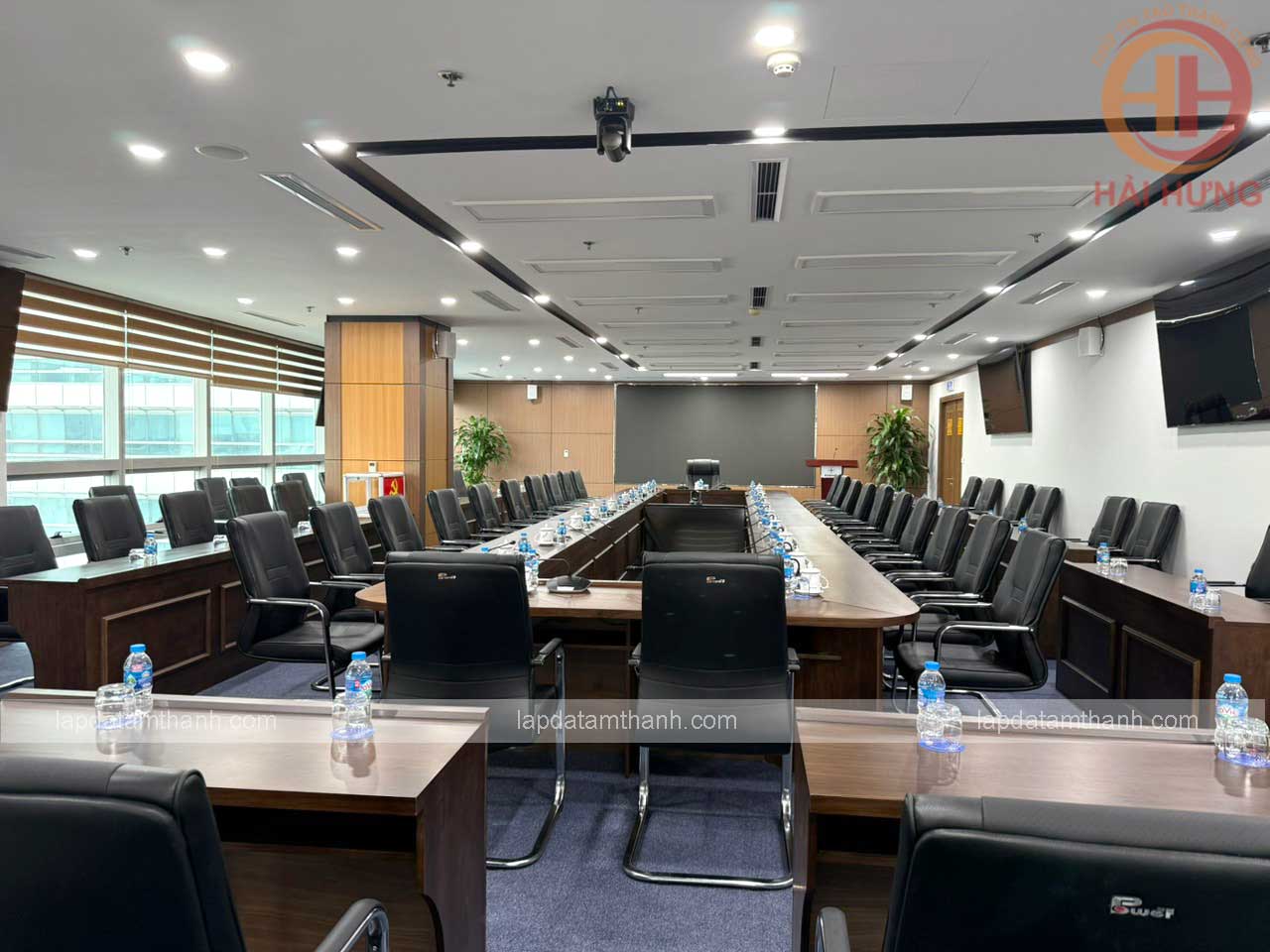

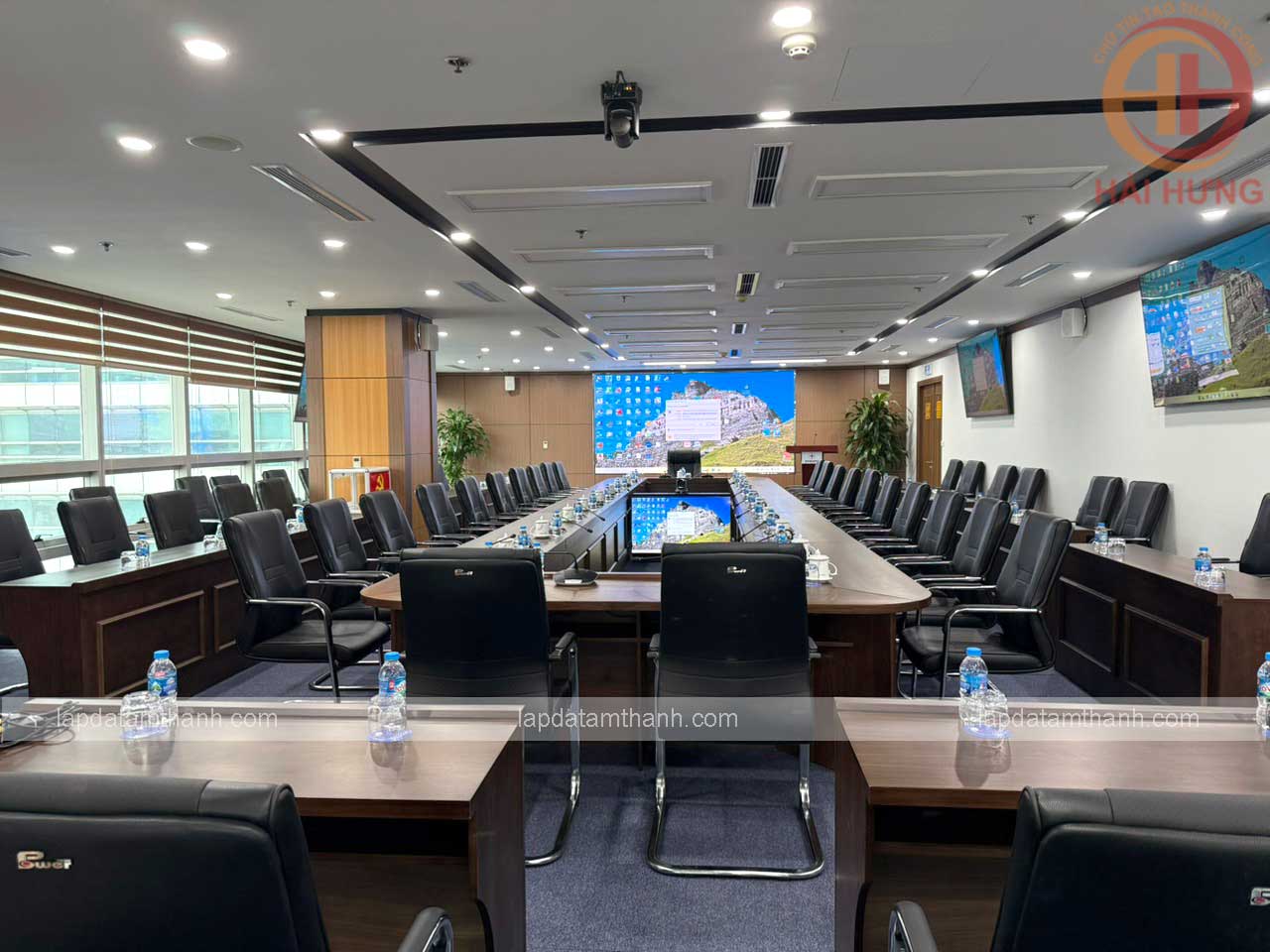

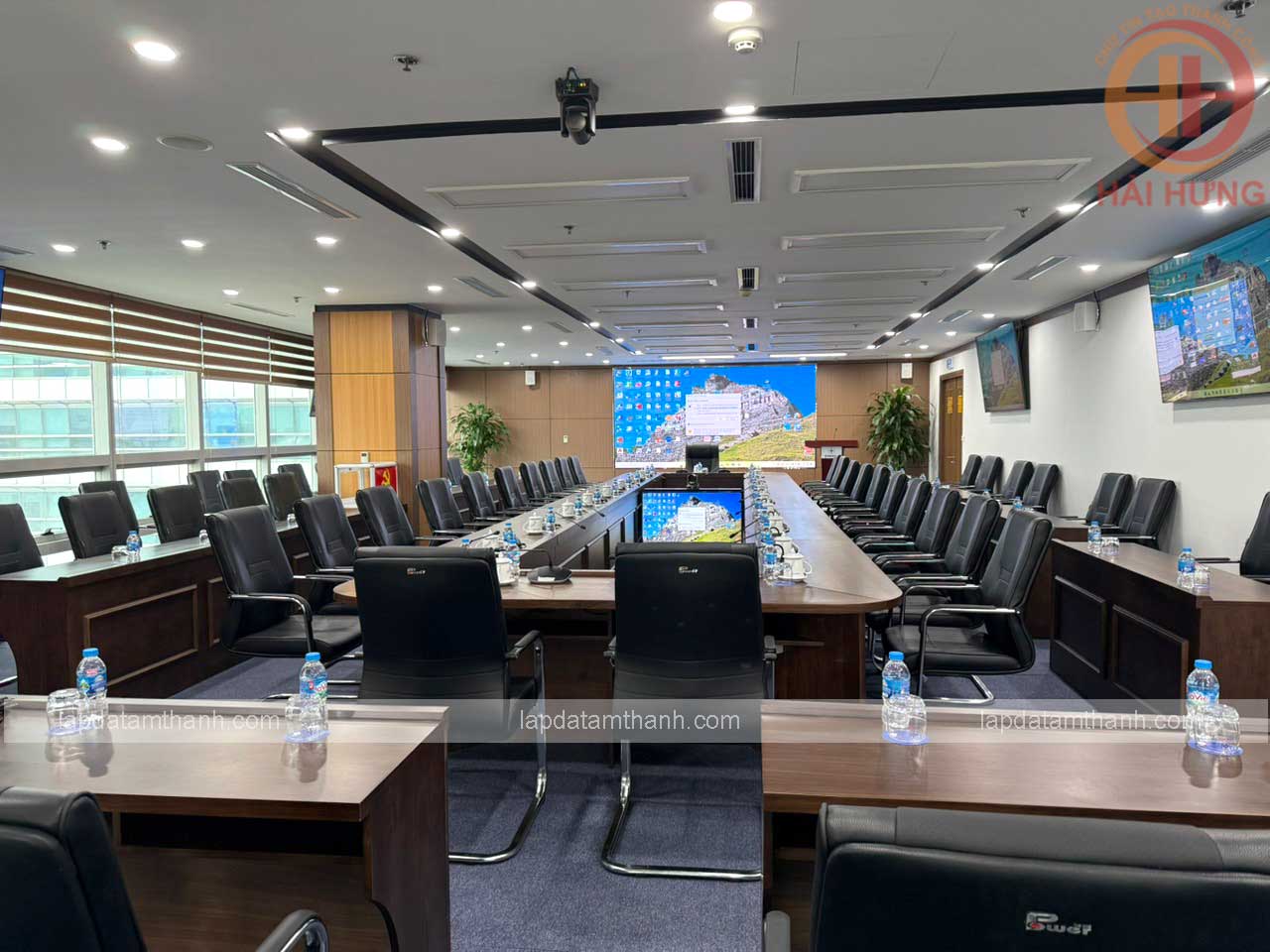

5. Tổng hợp hình ảnh nổi bật dự án lắp đặt âm thanh trình chiếu phòng họp tại EVN miền Bắc

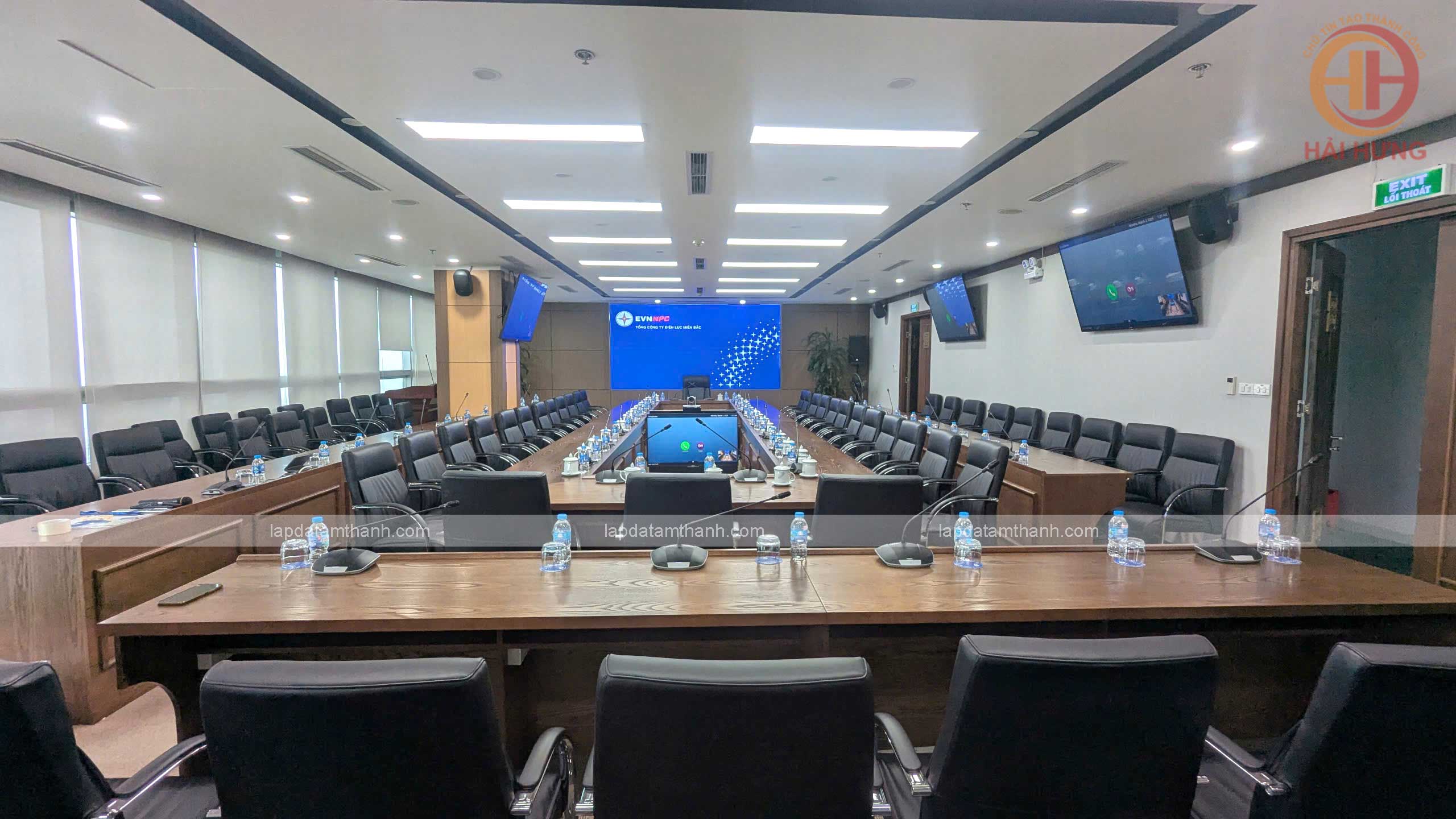

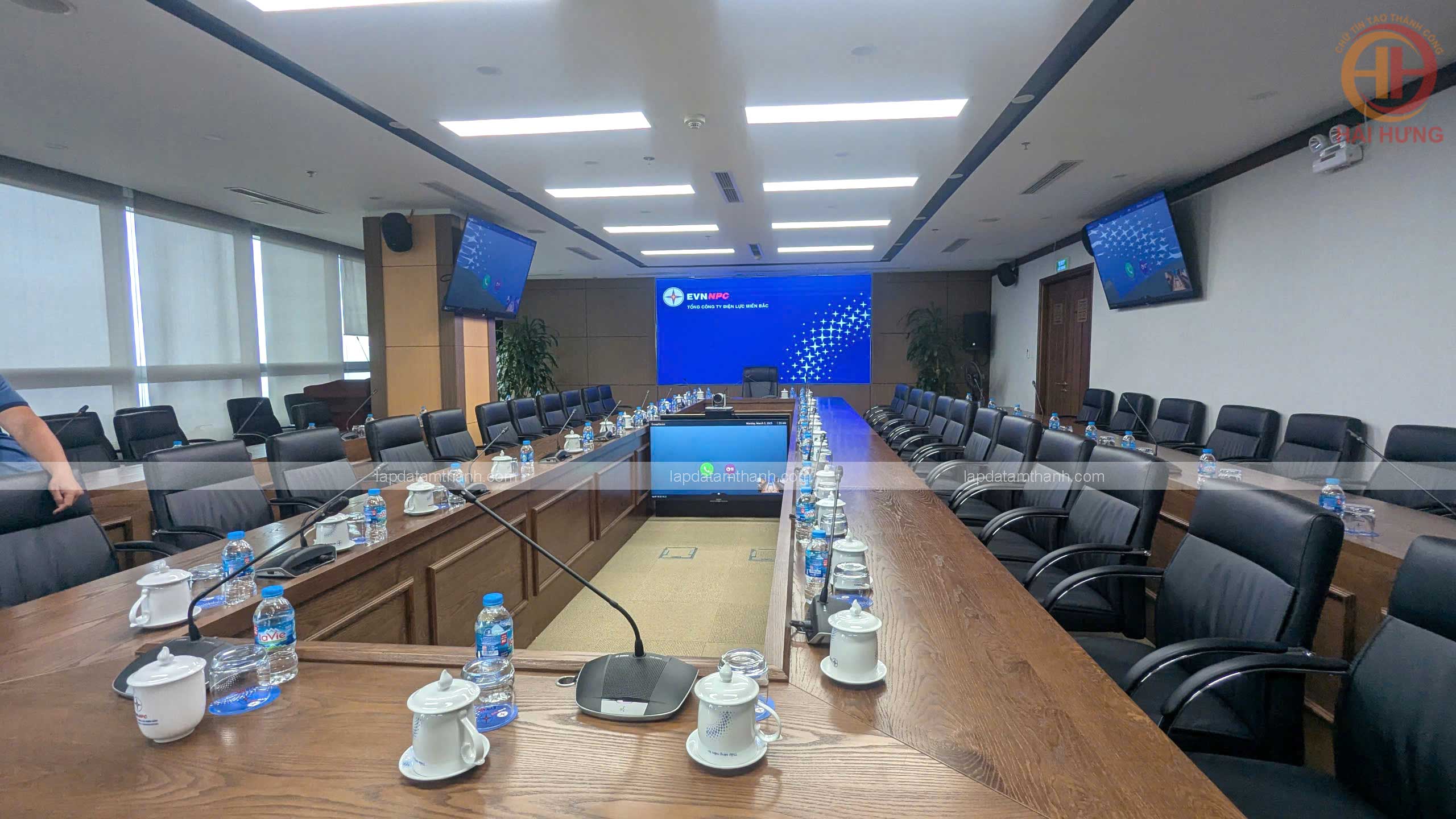

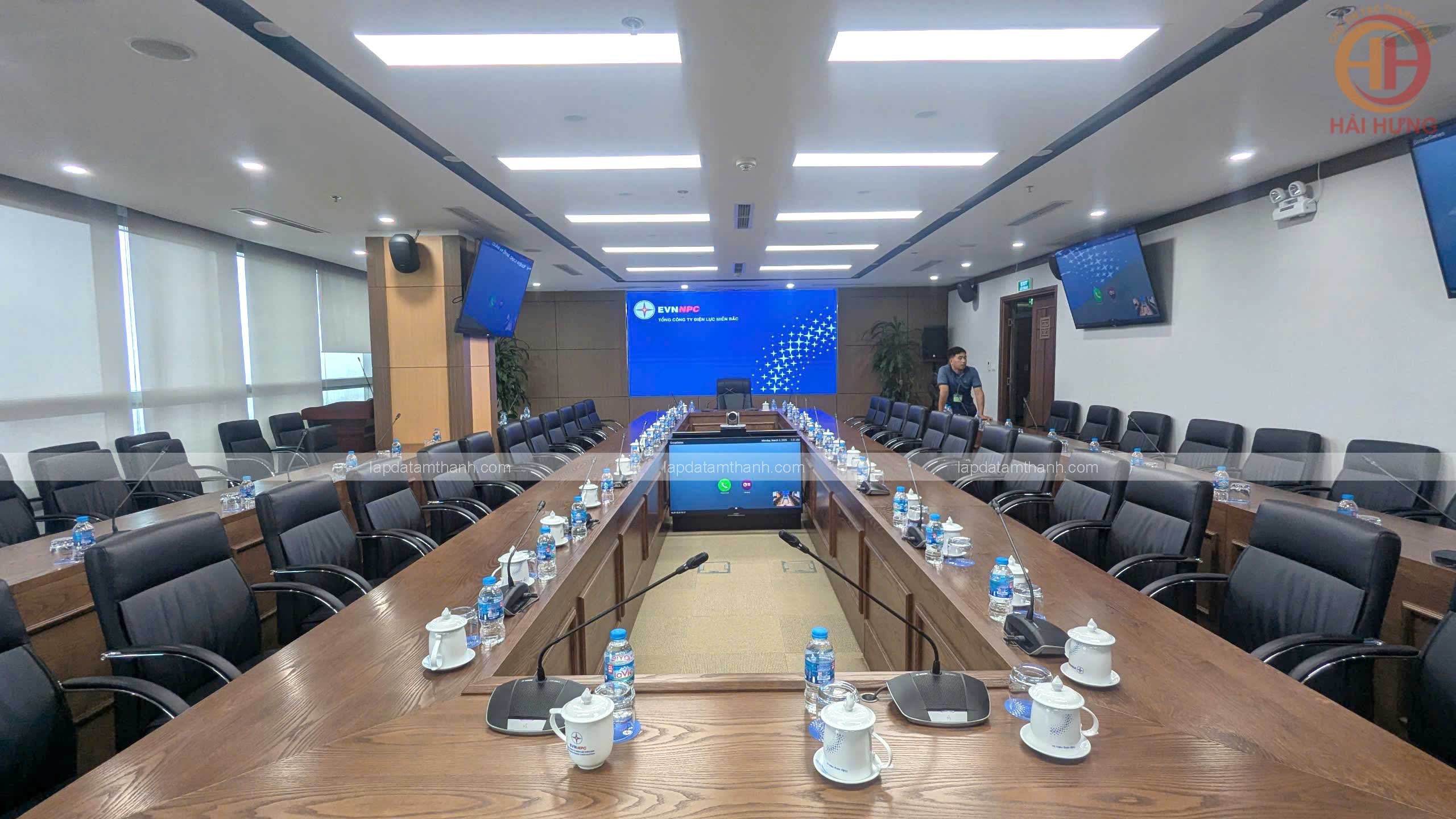

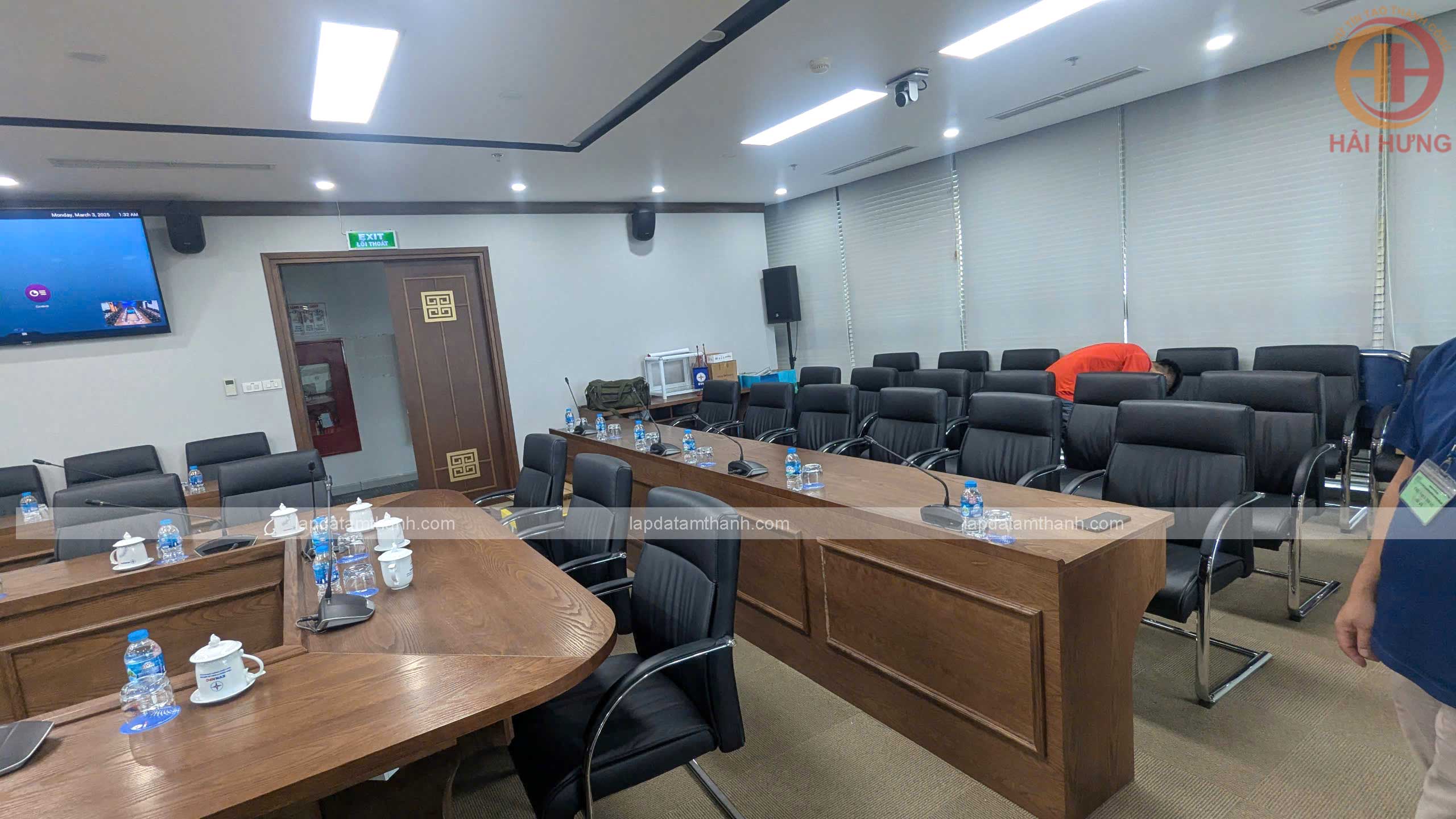

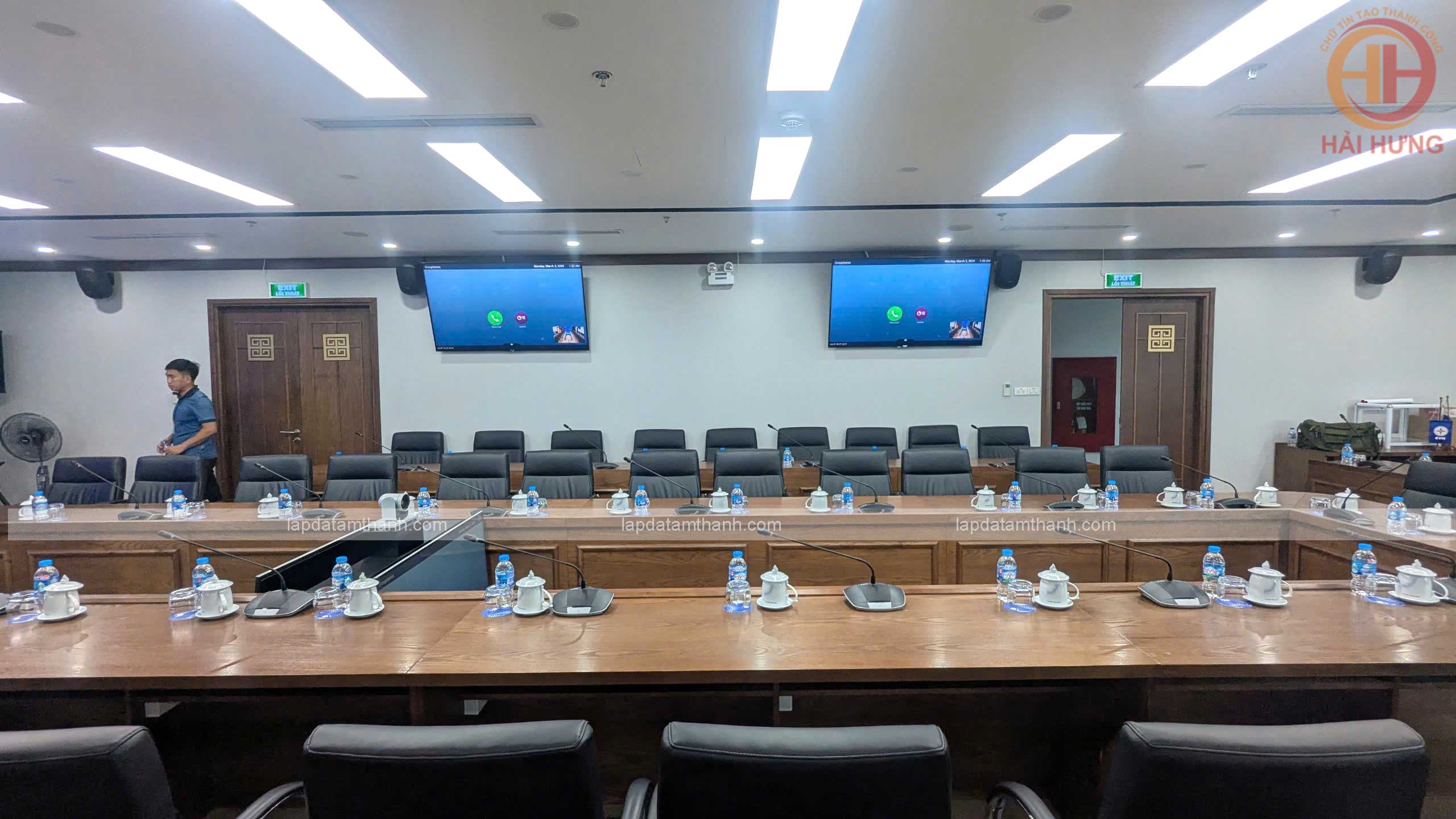

Tầng 27










6. Kết luận

Dự án lắp đặt hệ thống âm thanh trình chiếu phòng họp trực tuyến tại tầng 20 Tổng Công ty Điện lực miền Bắc đã được nghiệm thu thành công, đáp ứng đầy đủ các tiêu chí về kỹ thuật, thẩm mỹ và tính ứng dụng.

Qua quá trình triển khai, Công ty Hải Hưng đã khẳng định năng lực trong việc cung cấp giải pháp nghe nhìn toàn diện, từ thiết bị cao cấp đến dịch vụ hậu mãi tận tâm. Chúng tôi trân trọng ghi nhận sự hợp tác hiệu quả từ phía EVNNPC và sẵn sàng hỗ trợ bất kỳ yêu cầu nào phát sinh trong tương lai.
