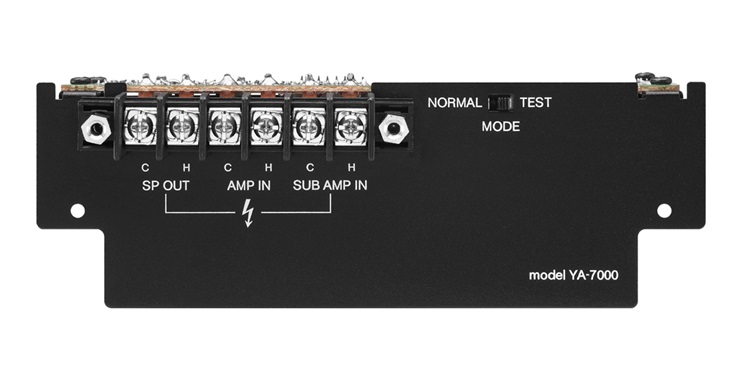

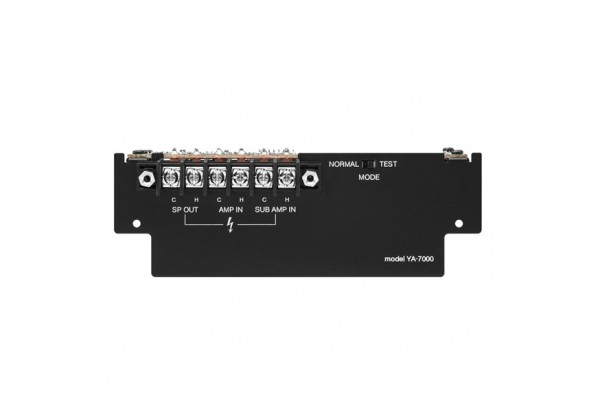

Mô-đun chuyển mạch tự động tăng âm TOA YA-7000

Mô-đun YA-7000 được thiết kế để lắp đặt trong bộ khuếch đại công suất của Hệ thống âm thanh thông báo TOA FS-7000. Việc kết nối bộ khuếch đại dự phòng với module YA-7000 được lắp đặt trong bộ khuếch đại chính (FS-7006PA hoặc FS-7012PA) cho phép bộ khuếch đại chính được chuyển sang bộ khuếch đại dự phòng nếu bộ khuếch đại chính gặp sự cố.

Mô-đun chuyển mạch tự động tăng âm TOA YA-7000

1. Thông số kỹ thuật của mô-đun chuyển mạch tăng âm YA-7000

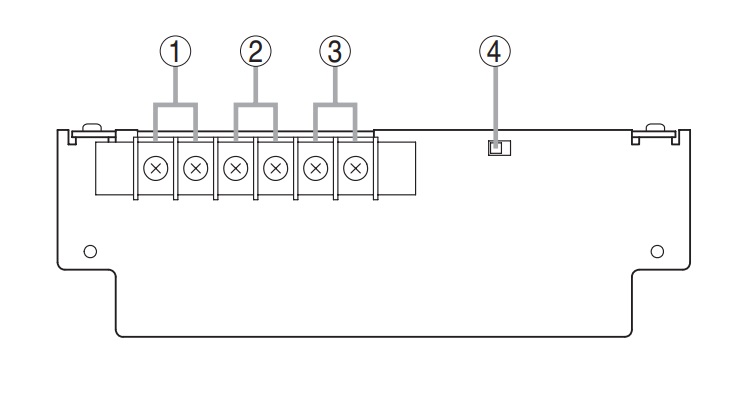

2. Một số chỉ dẫn trên module TOA YA-7000

(1) Đầu ra loa (có nắp che):

Cổng đầu ra loa tuyến tính trở kháng cao 100V này kết nối với FS-7000JP. Tín hiệu từ đầu vào bộ khuếch đại chính (2) sẽ được phát ra khi bộ khuếch đại chính (tức là bộ khuếch đại điện có gắn mô-đun YA-7000) hoạt động bình thường, và tín hiệu từ đầu vào bộ khuếch đại dự phòng (3) sẽ được phát ra nếu phát hiện lỗi ở bộ khuếch đại chính.

(Cổng vít M4; khoảng cách giữa các vách ngăn: 9 mm)

Lưu ý: Không bao giờ được kết nối cổng này với đầu ra loa của bộ khuếch đại FS-7006PA hoặc FS-7012PA. Không tuân thủ hướng dẫn này có thể dẫn đến lỗi ở bộ khuếch đại.

(2) Đầu vào bộ khuếch đại chính (có nắp che):

Kết nối đầu ra loa của bộ khuếch đại chính vào cổng này.

(Cổng vít M4; khoảng cách giữa các vách ngăn: 9 mm)

Lưu ý:

Chỉ được kết nối 1 bộ FS-7006PA hoặc FS-7012PA vào cổng này. Không được kết nối 2 hoặc nhiều thiết bị, vì tải quá mức có thể gây lỗi cho bộ khuếch đại.

(3) Đầu vào bộ khuếch đại dự phòng (có nắp che):

Kết nối cổng này với đầu ra loa của bộ khuếch đại dự phòng.

(Cổng vít M4; khoảng cách giữa các vách ngăn: 9 mm)

Lưu ý:

Chỉ được kết nối 1 bộ FS-7006PA hoặc FS-7012PA vào cổng này. Không được kết nối 2 hoặc nhiều thiết bị vì tải quá mức có thể khiến bộ khuếch đại gặp sự cố.

(4) Công tắc chọn chế độ hoạt động:

Dùng để chọn chế độ hoạt động của YA-7000. Trong sử dụng thông thường, hãy đặt công tắc này ở vị trí “Normal”. (Mặc định: Normal)
