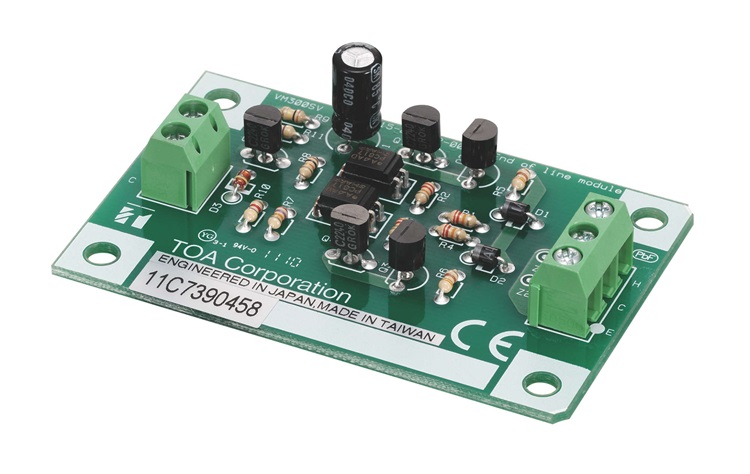

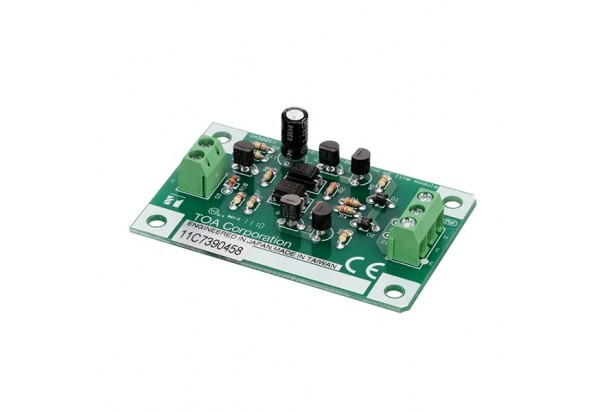

Mô-đun giám sát đường dây Pilot tone: TOA VM-300SV

TOA VM-300SV là thiết bị đầu cuối đường dây loa, được thiết kế dành riêng cho đường dây loa 100V. Thiết bị này giúp phát hiện lỗi đường dây loa chính xác hơn khi kết nối giữa đầu dây loa và đầu vào khẩn cấp của VM-3240VA, VM-3360VA, VM-3240E hoặc VM-3360E.

Mô-đun giám sát đường dây Pilot tone: TOA VM-300SV

1. Thông số kỹ thuật của module TOA VM-300SV

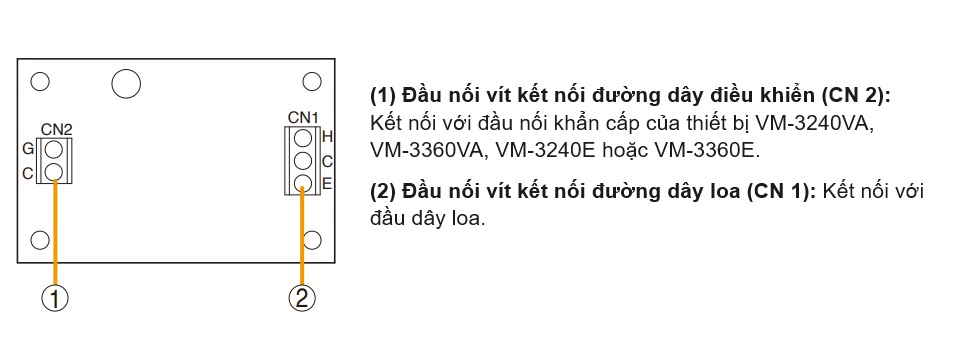

2. Kết nối mô-đun giám sát đường dây loa VM-300SV

Lỗi đường dây loa có thể được phát hiện chính xác hơn khi các thiết bị VM-300SV được kết nối với các đầu vào điều khiển khẩn cấp 1 – 5 của VM3000VA hoặc VM-3000E.

Lưu ý:

• Chức năng này chỉ có thể được sử dụng khi tất cả các phiên bản phần mềm VM-3000VA, phần mềm VM-3000E và Phần mềm Cài đặt VM-3000 đều là phiên bản 2.00 trở lên.
• Kết nối VM-300SV giữa mỗi đầu dây loa và cổng đầu vào điều khiển khẩn cấp của thiết bị.
• Trong khi phát sóng qua dây loa có lắp VM-300SV, chức năng báo lỗi dây loa cho dây loa đó không thể được thực hiện.
• Không thể sử dụng bộ suy hao âm thanh ngoài trong hệ thống có lắp VM-300SV.

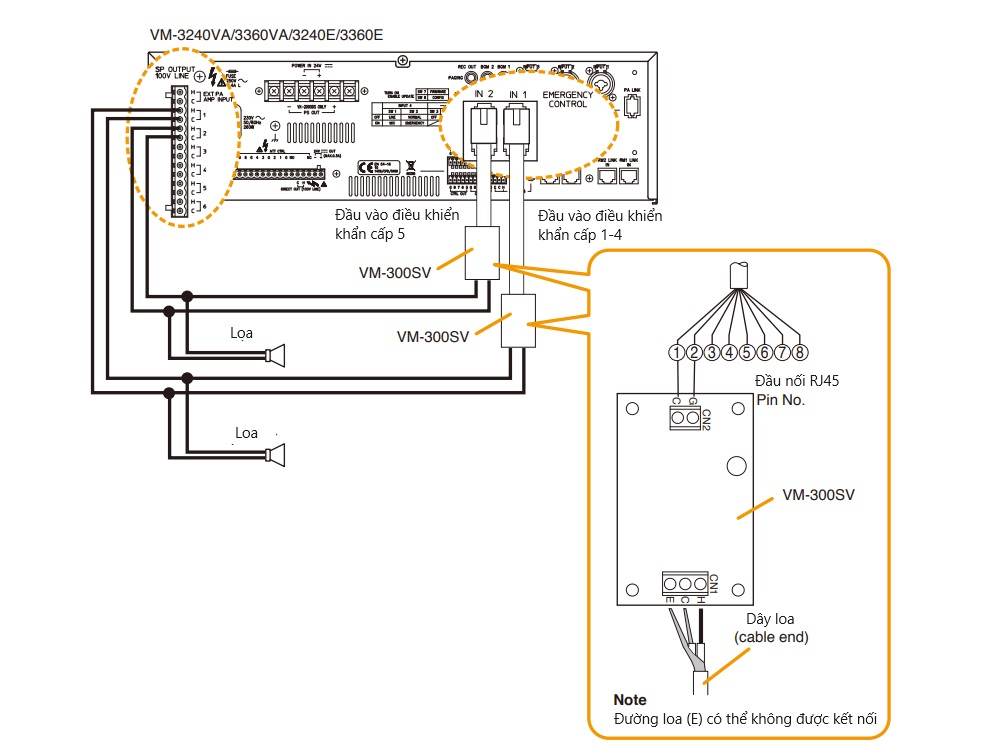

• Hình bên dưới hiển thị ví dụ kết nối để kết nối từng VM-300SV với đường loa 1 và 2.

Ví dụ kết nối từng VM-300SV với đường loa 1 và 2

Lưu ý:

• Chức năng "Kết thúc đường truyền" phải được gán cho các đầu vào điều khiển Khẩn cấp. Tuy nhiên, chức năng này không thể được gán cho đầu vào điều khiển Khẩn cấp 6.
• (Tham khảo "Cài đặt Đầu vào Điều khiển Khẩn cấp" trong "Cài đặt Sự kiện" trong hướng dẫn sử dụng phần mềm riêng.)

Mẹo:

• Sử dụng cáp được trang bị đầu nối RJ45 để kết nối với đầu vào điều khiển khẩn cấp.
• Hình trên minh họa ví dụ về cách bố trí chân cắm.

3. Tại sao nên mua thiết bị, phụ kiện âm thanh TOA tại Audio Hải Hưng?

Audio Hải Hưng chuyên cung cấp các thiết bị, phụ kiện âm thanh chính hãng, đến từ các thương hiệu hàng đầu thế giới, trong đó có hệ thống âm thanh TOA. Các sản phẩm của TOA rất được ưa chuộng tại thị trường Việt Nam, là một trong những thương hiệu chiếm thị phần lớn tại nước ta.

Hải Hưng có kinh nghiệm hơn 14 năm trong lĩnh vực phân phối và lắp đặt thiết bị âm thanh, luôn đảm bảo tính chất lượng, hiệu quả và giá thành tốt nhất. Bên cạnh đó là chính sách bảo hành, hậu mãi tốt, mang tới nhiều lợi ích cho khách hàng.

Để mua module TOA VM-300SV thuộc hệ thống âm thanh thông báo VM-3000 với giá tốt nhất, mời quý khách đặt hàng trực tiếp trên website: https://lapdatamthanh.com/, hoặc liên hệ: 0977060286 để được chúng tôi tư vấn, báo giá chi tiết.
