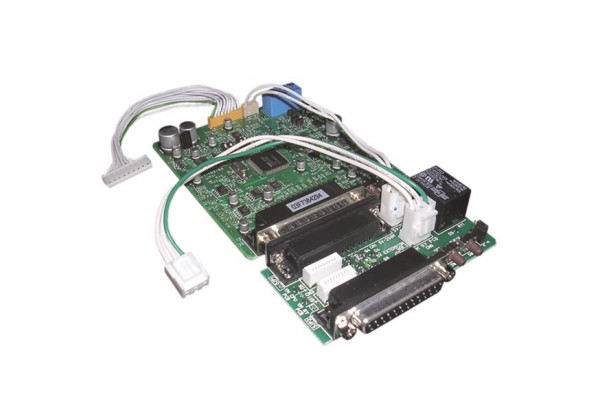

Mô-đun giám sát đường dây TOA SV-200MA
Mô-đun SV-200MA được thiết kế để tích hợp trong bộ khuếch đại VM-2120/-2240, cho phép theo dõi từng lỗi của đường dây loa hoặc bộ khuếch đại công suất để chỉ báo trạng thái.
Hotline mua hàng: 0243.562 7488 - 0243.205 7766 - 0932.060.286 - 0977.060.286
Địa chỉ: Số 8/82 Ngõ Thái Thịnh 1 - Thịnh Quang - Đống Đa - Hà Nội Email: Info@haihung.com | haihung.ltd@gmail.comMô-đun SV-200MA được thiết kế để tích hợp trong bộ khuếch đại VM-2120/-2240, cho phép theo dõi từng lỗi của đường dây loa hoặc bộ khuếch đại công suất để chỉ báo trạng thái.
1. Chức năng của module SV-200MA trong hệ thống VM-2000
Khi các thiết bị thuộc hệ thống âm thanh thông báo VM-2000 được trang bị bo mạch giám sát SV-200MA tùy chọn, thiết bị sẽ có khả năng tự động kiểm tra toàn hệ thống để phát hiện đường dây loa bị hở hoặc ngắn mạch, rò rỉ đất, cũng như các sự cố khác, giúp đơn giản hóa việc bảo trì và các tác vụ hệ thống thường xuyên khác, đồng thời cảnh báo ngay lập tức cho người vận hành khi xảy ra sự cố. Và tất nhiên, dòng VM-2000 sẵn sàng hoạt động an toàn với nguồn pin dự phòng 24V để đảm bảo hoạt động liên tục.

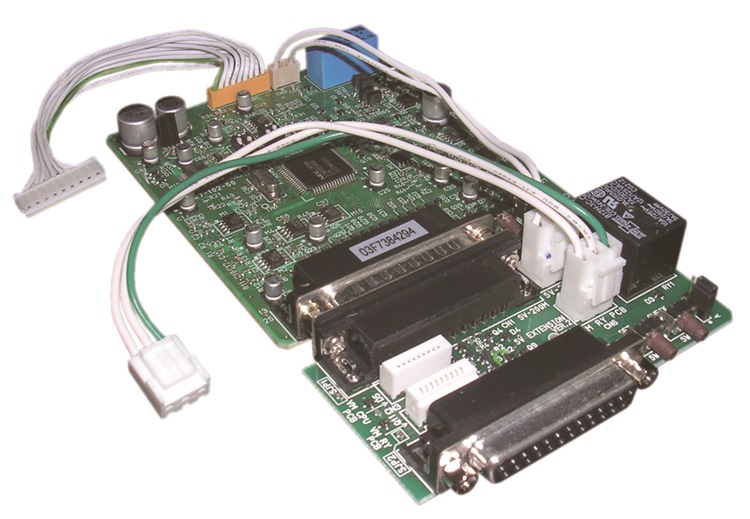

Mô-đun giám sát đường dây TOA SV-200MA
2. Thông số kỹ thuật của mô-đun giám sát đường dây TOA SV-200MA
| Nguồn điện | 24 V DC |
| Dòng điện tiêu thụ | 120 mA |
| Ngõ vào và ngõ ra điều khiển | Ngõ vào: Tiếp điểm dry contact không có điện áp, điện áp mở: 3.3 V DC, dòng ngắn mạch: 1 mA hoặc thấp hơn |
| (1) Tín hiệu kích hoạt cài đặt ban đầu cho đường loa | |
| (2) Tín hiệu kích hoạt giám sát đường loa | |
| Ngõ ra: Ngõ ra dạng cực máng hở, điện áp: 30 V DC, dòng điều khiển: 10 mA hoặc thấp hơn | |
| (1) Giám sát ngắn mạch hoặc hở mạch của từng đường loa riêng lẻ (zone 1 – 5) | |
| (2) Lỗi nối đất (điện trở thuần: 50 kΩ hoặc thấp hơn) | |
| (3) Lỗi bộ khuếch đại công suất | |
| Ngõ vào/ra: | |
| Ngõ vào: Tiếp điểm dry contact không có điện áp, điện áp mở: 24 V DC, dòng ngắn mạch: 60 mA hoặc thấp hơn | |
| Ngõ ra: Ngõ ra kiểu cực máng hở, điện áp: 24 V DC (sử dụng với ngõ ra VM 24V DC), dòng điều khiển: 20 mA hoặc thấp hơn | |
| (1) Thông tin/lựa chọn vùng loa | |
| (2) Liên kết lỗi bộ khuếch đại công suất | |
| Đầu nối: Đầu nối D-sub (25 chân, cái) | |
| Phát hiện sự cố | Lỗi bộ khuếch đại công suất: Phát hiện bằng tín hiệu 20 kHz |
| Lỗi đường loa: Phát hiện trở kháng ở tần số 40 Hz (tải tối thiểu có thể phát hiện: 5 W) | |
| Giám sát đường loa | Đường loa được giám sát tự động theo các khoảng thời gian đã đặt trước |
| Cài đặt thời gian | 10 - 60 phút, điều chỉnh theo khoảng 10 phút |
| Nhiệt độ hoạt động | 0 °C đến +50 °C |
| Độ ẩm hoạt động | Dưới 90 % RH (không ngưng tụ) |
| Kích thước | 90 (R) × 20.6 (C) × 157 (S) mm |
| Trọng lượng | 140 g |
| Phụ kiện đi kèm | Cáp tín hiệu x 2 |
