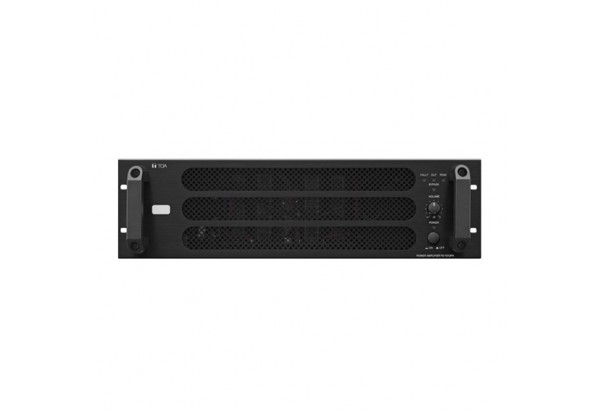

Amly công suất TOA FS-7012PA
Hotline mua hàng: 0243.562 7488 - 0243.205 7766 - 0932.060.286 - 0977.060.286
Địa chỉ: Số 8/82 Ngõ Thái Thịnh 1 - Thịnh Quang - Đống Đa - Hà Nội Email: Info@haihung.com | haihung.ltd@gmail.comBộ khuếch đại công suất FS-7012PA được sử dụng kết hợp với Hệ thống âm thanh thông báo FS-7000. Công suất đầu ra của FS-7012PA được đánh giá ở mức 1.200 W. Bằng cách lắp mô-đun YA-7000 vào bộ khuếch đại công suất và kết nối với bộ khuếch đại dự phòng, bộ khuếch đại công suất có thể tự động chuyển sang bộ khuếch đại dự phòng nếu bộ khuếch đại công suất bị lỗi.
Khi bắt đầu phát thông báo khẩn cấp, nút điều khiển âm lượng trên bảng điều khiển phía trước sẽ được bỏ qua bằng cách đóng các đầu nối Điều khiển Bỏ qua Âm lượng ở bảng điều khiển phía sau, cho phép phát sóng thông báo khẩn cấp ở mức âm lượng tối đa.

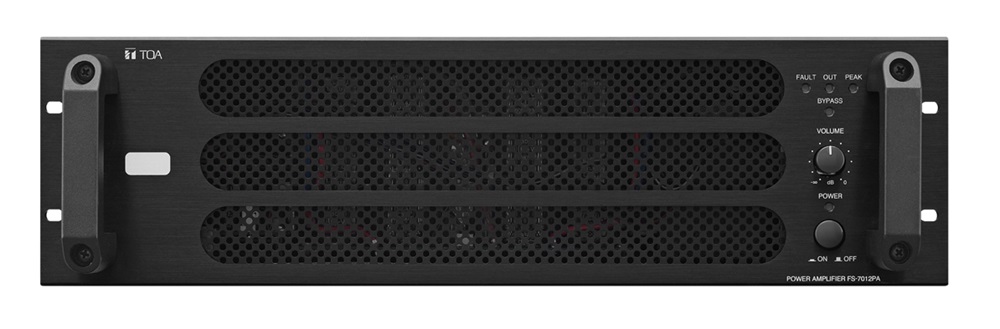

Amply công suất TOA FS-7012PA
1. Các nút và cổng chức năng mặt trước và mặt sau của FS-7012PA
1.1. Mặt trước của amply công suất TOA FS-7012PA

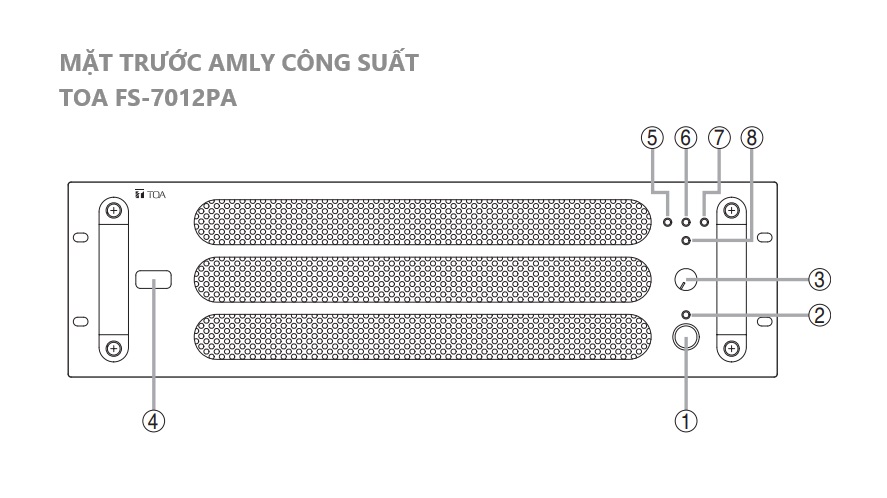

Mặt trước amply TOA FS-7012PA
(1) Công tắc nguồn: Nhấn công tắc này để bật nguồn. Để tắt nguồn, hãy nhấn lại công tắc này.
(2) Đèn báo nguồn: Sáng lên khi được cấp nguồn và FS7006PA/7012PA đã sẵn sàng hoạt động.
(3) Điều khiển âm lượng: Điều chỉnh mức tín hiệu đầu vào. Nút điều khiển âm lượng này không thể được sử dụng khi Đèn báo Bypass (8) liên tục sáng.
(4) Khoảng trống điền: Ghi công suất sử dụng của bộ khuếch đại chính và dự phòng vào khoảng trống này.
(5) Đèn báo lỗi: Sáng lên khi chức năng tắt tiếng đầu ra* được kích hoạt hoặc khi phát hiện lỗi. Nếu sử dụng YA-7000, đèn báo này sẽ sáng lên khi YA-7000 phát hiện lỗi và bộ khuếch đại công suất được chuyển sang bộ khuếch đại dự phòng.
* Chức năng này ngăn chặn tiếng ồn phát ra khi bật và tắt nguồn.
(6) Đèn báo tín hiệu: Sáng lên khi tín hiệu vượt quá mức 24 dB thấp hơn mức công suất định mức được gửi đến Ngõ ra loa (11) ở mặt sau.
(7) Đèn báo đỉnh: Sáng lên khi tín hiệu vượt quá mức 3 dB thấp hơn mức công suất định mức được gửi đến Đầu ra loa (11) ở bảng điều khiển phía sau.
(8) Đèn báo bỏ qua: Sáng lên khi Đầu vào Điều khiển Bỏ qua Âm lượng (13) ở bảng điều khiển phía sau được bật và cho biết Điều khiển Âm lượng (3) đã bị bỏ qua và vô hiệu hóa.
1.2. Mặt sau của Amply công suất TOA FS-7012PA

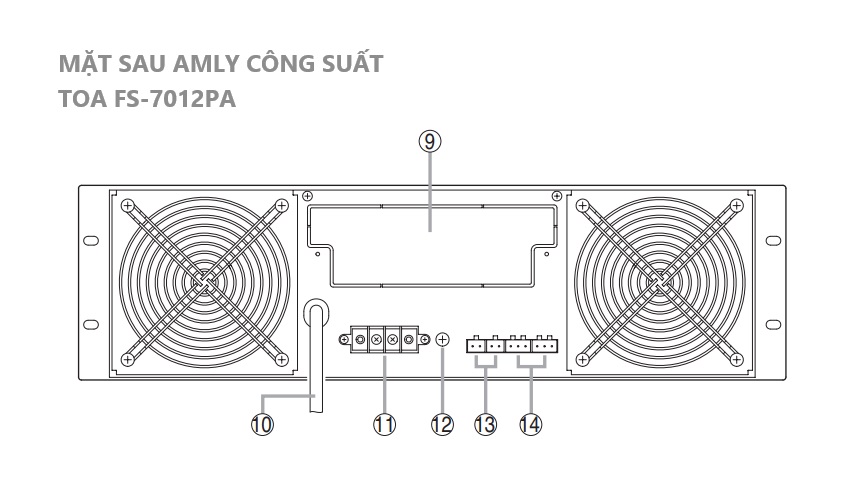

Mặt sau thiết bị TOA FS-7012PA
(9) Ổ cắm YA-7000: Lắp mô-đun tùy chọn YA-7000 vào ổ cắm này.
Lưu ý: Việc sử dụng YA-7000 cho phép chuyển bộ khuếch đại chính sang bộ khuếch đại dự phòng nếu bộ khuếch đại chính gặp sự cố.
(10) Dây nguồn: Kết nối dây này với ổ cắm AC trên tường (230 V AC, 50 Hz).
(11) Cổng ra loa (có nắp): Cổng ra đường dây 100 V trở kháng cao này được kết nối với FS-7000JP.
Lưu ý: Kết nối cổng này với YA-7000 khi YA-7000 đã được lắp đặt.
Đầu nối vít M4; khoảng cách giữa các vách chắn: 9 mm; trở kháng tải: 8,3 Ω
Lưu ý: Không bao giờ kết nối cổng này với đầu ra loa của các bộ khuếch đại khác như FS-7006PA hoặc FS-7012PA. Việc không tuân theo hướng dẫn này có thể dẫn đến hư hỏng thiết bị.
(12) Cổng nối đất chức năng: Kết nối cổng này với cổng nối đất chức năng của thiết bị ngoại vi nếu có nhiễu quá mức khi bộ khuếch đại công suất được kết nối với thiết bị ngoại vi. Việc này giúp giảm nhiễu.
Lưu ý: Cổng này không phải là nối đất bảo vệ.
(13) Cổng vào điều khiển bỏ qua âm lượng: Bỏ qua điều khiển âm lượng (3) ở mặt trước và cho phép phát thông báo ở mức âm lượng tối đa.
(Điện áp mở: dưới 24 V DC; dòng ngắn mạch: dưới 10 mA; đầu nối khối rời 2 chân)
(14) Cổng vào tín hiệu âm thanh: Kết nối cổng này với ngõ ra Ưu tiên và ngõ ra BGM của FS-7000CP.
(0 dB, 10 kΩ, cân bằng, đầu nối khối 3 chân)
2. Thông số kỹ thuật của amply công suất TOA FS-7012PA
| Nguồn cấp | 230 V AC, 50 Hz |
| Công suất tiêu thụ | 2130 W (2670 VA) (ở công suất định mức), 750 W (950 VA) (IEC 65), 58 W (110 VA) (khi không có tín hiệu), 13 W (14 VA) (chế độ chờ) |
| Ngõ vào | 0 dB*, 10 kΩ, cân bằng biến áp, đầu nối khối rời (3 chân) |
| Công suất đầu ra định mức | 1200 W |
| Trở kháng tải | 100 V line, 8.3 Ω, đầu nối vít M4, khoảng cách giữa các vách chắn: 9 mm |
| Đáp tuyến tần số | 80 – 15.000 Hz, trong ±3 dB (1 kHz) |
| Độ méo tiếng | Dưới 0,1% (ở đầu ra định mức 1 kHz) |
| Tỷ lệ S/N định mức | Trên 90 dB, băng thông 20 – 20.000 Hz |
| Ngõ vào điều khiển | Ngõ vào điều khiển bỏ qua âm lượng: tiếp điểm không điện áp, điện áp mở: dưới 24 V DC, dòng ngắn mạch: dưới 10 mA, đầu nối khối rời (2 chân) |
| Đèn chỉ thị | Nguồn (xanh lá), Tín hiệu (xanh lá), Đỉnh (đỏ), Lỗi (đỏ), Bỏ qua (cam) |
| Làm mát | Làm mát bằng quạt cưỡng bức (dưới 50°C: ngừng; 50°C – 75°C: tốc độ từ thấp đến cao – thay đổi; trên 75°C: tốc độ cao) |
| Nhiệt độ hoạt động | 0°C đến +40°C |
| Độ ẩm hoạt động | Dưới 90% RH (không ngưng tụ) |
| Vật liệu hoàn thiện | Mặt trước: Nhôm, màu đen, phủ Alumite |
| Kích thước | 482 (R) × 132,6 (C) × 532,7 (S) mm |
| Trọng lượng | 35,4 kg |
| Phụ kiện | 01 Nắp đầu nối |
| 02 Vít bắt nắp đầu nối | |
| 02 Phích cắm khối rời (2 chân) | |
| 02 Phích cắm khối rời (3 chân) | |
| Tùy chọn | Mô-đun chuyển mạch khuếch đại tự động: YA-7000 |
Amply công suất TOA FS-7012PA sử dụng cho hệ thống âm thanh thông báo TOA FS-7000 được phân phối chính hãng bởi Audio Hải Hưng. Chúng tôi không chỉ cam kết bán hàng chính hãng, có chất lượng tốt nhất mà còn áp dụng mức giá phải chăng kèm chế độ bảo hành minh bạch.
Liên hệ để được tư vấn, báo giá chi tiết về sản phẩm và dịch vụ âm thanh mà quý khách quan tâm – Hotline: 0977060286.
