Bộ kít cho bàn gọi Bosch PVA-CSK

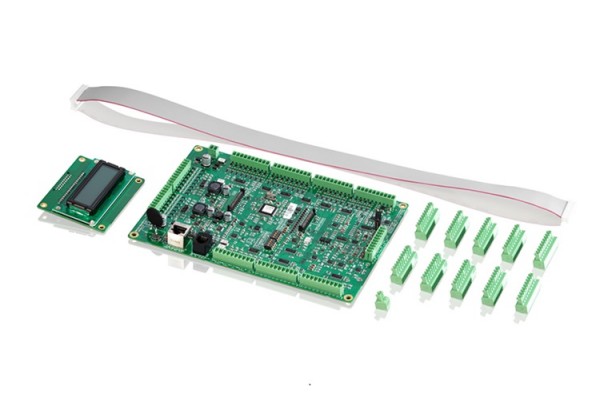

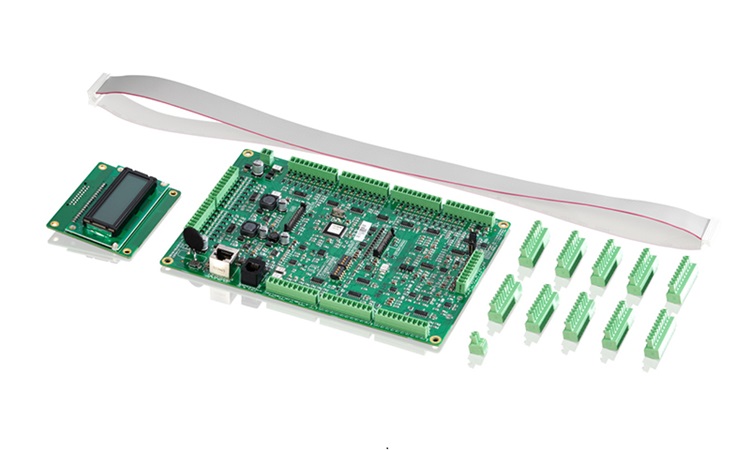

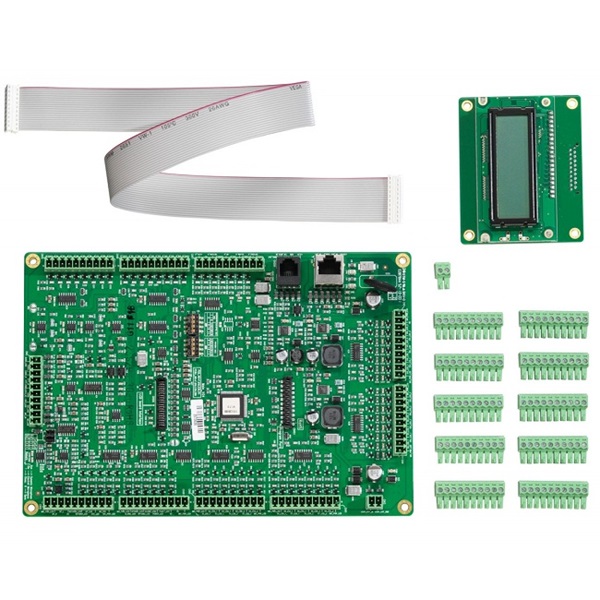

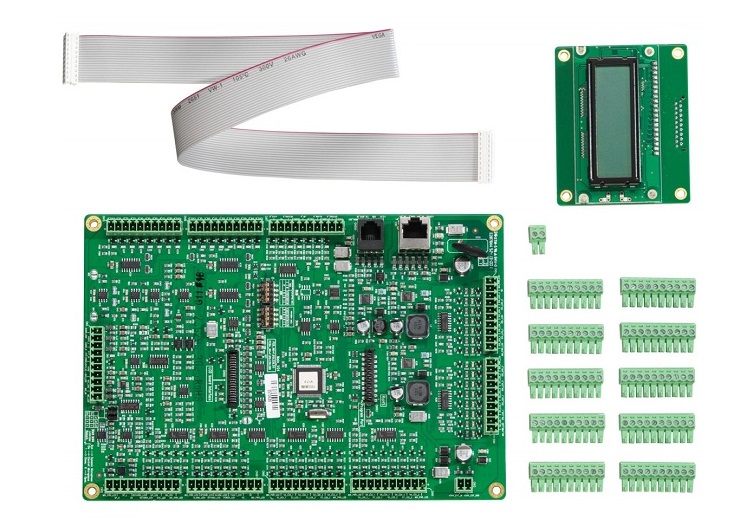

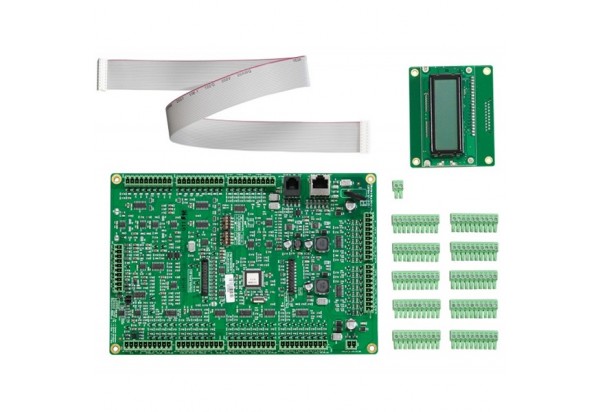

Bộ kit trạm gọi PVA-CSK là một bo mạch in (PCB) dành cho hệ thống PAVIRO. Bảng mạch này cho phép lắp đặt một trạm gọi chuyên biệt theo từng ứng dụng, chẳng hạn như trạm gọi cho đội cứu hỏa.
Hotline mua hàng: 0243.562 7488 - 0243.205 7766 - 0932.060.286 - 0977.060.286
Địa chỉ: Số 8/82 Ngõ Thái Thịnh 1 - Thịnh Quang - Đống Đa - Hà Nội Email: Info@haihung.com | haihung.ltd@gmail.comBộ kít bàn gọi PVA-CSK được thiết kế dành cho hệ thống PAVIRO (âm thanh thương mại và âm thanh khẩn cấp) do Bosch phát triển. Bosch PVA-CSK cho phép lắp đặt một trạm gọi chuyên biệt cho từng ứng dụng khác nhau.
PVA-CSK - Bộ kít cho bàn gọi Bosch
1. Đặc điểm, tính năng nổi bật của bộ kít cho bàn gọi Bosch PVA-CSK
Bộ kit trạm gọi PVA-CSK là một bo mạch in (PCB) dành cho hệ thống PAVIRO. Bảng mạch này cho phép lắp đặt một trạm gọi chuyên biệt theo từng ứng dụng, chẳng hạn như trạm gọi cho đội cứu hỏa.
Trạm gọi trong bộ kit Bosch PVA-CSK được phát triển dựa trên trạm gọi tiêu chuẩn, nhưng đã được tối ưu để dễ dàng thích ứng với các khu vực ứng dụng khác nhau.
Ngoài micro cần cổ ngỗng sử dụng với thiết bị PVA-15CST, một micro khẩn cấp loại động như LBB 9081 cũng có thể được kết nối.
Trạm gọi này được trang bị màn hình LC có đèn nền (kích thước 122 x 32 pixel). Trạm gọi hỗ trợ các tính năng sau:
- Có thể kết nối micro với bộ tiền khuếch đại và công tắc giới hạn/nén âm
- Có thể kết nối 5 nút chức năng/menú đã lập trình sẵn
- Có thể kết nối tối đa 15 nút chức năng và chọn lựa, với khả năng lập trình chức năng cho từng nút
- Có thể kết nối tối đa 3 nút báo động hoặc công tắc chìa khóa
- Có thể kết nối micro ngoài hoặc nguồn âm thanh ngoài
- Có thể kết nối loa
- Màn hình LC độ phân giải cao
- Trình đơn thiết lập tham số toàn diện ngay trên trạm gọi
- Giám sát micro và đường truyền
- Hiển thị lỗi qua đèn LED và còi báo, cùng với thông báo lỗi trên màn hình LC
- Bộ vi xử lý điều khiển tất cả các chức năng
- Giám sát hệ thống vi xử lý thông qua mạch giám sát (watchdog circuit)
- Bộ nhớ FLASH không bay hơi để lưu trữ dữ liệu cấu hình
PVA-CSK cho phép lắp đặt một trạm gọi chuyên biệt theo từng ứng dụng
Trạm gọi được điều khiển bằng bộ vi xử lý và được trang bị các chức năng giám sát chuyên sâu. Việc giám sát đường truyền đối với bus CAN và tín hiệu âm thanh cho phép phát hiện và thông báo cho người dùng về các sự cố đứt mạch hoặc ngắn mạch. Micro, nút PTT, nút báo động và công tắc chìa khóa cũng được giám sát nhằm phát hiện và báo cáo các sự cố đứt hoặc ngắn mạch.
Trạm gọi có thể được cấu hình một cách nhanh chóng và dễ dàng bằng phần mềm IRIS-Net. Giao diện người dùng dạng đồ họa và đối thoại cho phép người dùng thiết lập các chức năng nút, mức ưu tiên, tùy chọn và các thuộc tính khác.
2. Thông số kỹ thuật của bộ kit bàn gọi Bosch PVA-CSK
| Nút nhấn (thông qua đầu nối terminal dạng vít) | 5 nút chức năng/khu vực được lập trình sẵn |
| 15 nút chức năng/khu vực có thể lập trình | |
| 3 nút khẩn cấp tùy chọn có giám sát | |
| Mỗi nút có 2 đầu nối riêng biệt | |
| 23 nút chia sẻ 6 nguồn VCC chung (3V3 - DC) | |
| Mỗi nút đều có bảo vệ ngắn mạch | |
| Đèn LED kết nối với nút nhấn (thông qua đầu nối terminal dạng vít) | Hỗ trợ đầu ra kiểu “open drain”, tối đa 5 mA cho mỗi đầu ra |
| Nguồn nội bộ cấp tối đa 100 mA cho tất cả đầu ra | |
| Có thể sử dụng nguồn ngoài để cấp nguồn cho đèn LED của các nút nhấn bên ngoài | |
| Mỗi đèn LED có 2 đầu nối (VCC và đầu thu hở) | |
| Tổng cộng kết nối được 38 đèn LED chia sẻ 10 nguồn MIX_PWR_LED chung | |
| LED cấp nguồn 5 V DC bằng nguồn nội bộ | |
| LED cấp nguồn 24 V DC bằng nguồn ngoài | |
| Mỗi mạch đèn LED đều có bảo vệ ngắn mạch | |
| Đèn LED nguồn (thông qua đầu nối terminal dạng vít) | Được điều khiển bởi MIX_PWR_LED (5 V DC hoặc 24 V DC) |
| 2 đầu nối (VCC và đầu thu hở) | |
| Đèn LED lỗi (thông qua đầu nối terminal dạng vít) | Được điều khiển bởi MIX_PWR_LED (5 V DC hoặc 24 V DC) |
| 2 đầu nối (VCC và đầu thu hở) | |
| Đèn LED báo động (thông qua đầu nối terminal dạng vít) | Được điều khiển bởi MIX_PWR_LED (5 V DC hoặc 24 V DC) |
| 2 đầu nối (VCC và đầu thu hở) | |
| Bộ hiển thị LCD đi kèm | Một cáp ruy-băng phẳng kết nối màn hình với bo mạch chính của bộ kit trạm gọi. |
| Chiều dài cáp ruy-băng là khoảng +/- 300 mm. | |
| Khác (thông qua đầu nối terminal dạng vít) | 1 đầu vào nguồn âm thanh (line in) |
| 1 đầu vào micro có giám sát (ví dụ: LBB9081) | |
| Kết nối capsule micro và nút PTT (ngõ vào + VCC) với chức năng bảo vệ ngắn mạch | |
| 1 đầu nối loa | |
| 1 nguồn cấp bổ sung 24 V DC | |
| Đầu nối ngoài | 1 đầu nối bus trạm gọi (bao gồm dữ liệu điều khiển + âm thanh + nguồn, loại RJ-45) |
| 1 đầu nối EXT (RJ-12, ví dụ: để mở rộng trạm gọi) | |
| Nguồn cấp chính | |
| • Điện áp danh định | 24 V DC (sai số -10%/+30%) |
| • Phạm vi điện áp tối đa | 15–58 V DC |
| Dòng tiêu thụ danh định của nguồn chính | < 100 mA |
| Dòng cung cấp tối đa | |
| • Nguồn ngoài cho chiếu sáng, không mở rộng | < 80 mA / 24 V |
| < 110 mA / 18 V | |
| • Nguồn nội bộ cho chiếu sáng, không mở rộng | < 150 mA / 24 V |
| < 200 mA / 18 V | |
| Giao diện CAN | 10, 20 hoặc 62.5 kbit/s |
| Mức tín hiệu đầu vào tối đa của micro | -21 dBu |
| Mức tín hiệu đầu vào tối đa của nguồn âm thanh | +4 dBu |
| Ngõ ra NF | Cân bằng |
| • Mức danh định | +6 dBu |
| • Mức tối đa | +12 dBu |
| Đáp tuyến tần số | 200–16.000 Hz, ±3 dB |
| Tỷ số tín hiệu trên nhiễu (SNR) (đầu vào Micro và Line, ngõ ra NF) | ≥ 60 dB |
| Nút nhấn | |
| • Điện áp danh định | 3.3 V DC |
| • Dòng điện tối đa | 100 mA |
| Công tắc đầu vào PTT | |
| Điện áp danh định | 3.3 V DC |
| Dòng điện tối đa | 100 mA |
| Đèn LED (LEDs) | |
| • Dòng điện kích danh định | 5 mA cho mỗi LED |
| • Dòng điện kích tối đa | 20 mA cho mỗi LED |
| • Điện áp kích danh định | 5 V từ nguồn cấp nội bộ cho LED điểm sáng 5 V |
| 24 V từ nguồn cấp ngoài cho LED vòng sáng 24 V | |
| Nguồn cấp bổ sung cho đèn nền nút công nghiệp | |
| • Điện áp danh định | 24 V DC (-10/+30%) |
| • Dòng tiêu thụ danh định | < 300 mA |
| • Dòng cấp tối đa | < 500 mA ở 24 V |
| Loa ngoài | |
| • Điện trở danh định | 8 Ω |
| • Công suất định mức | 1.5 W |
| • Công suất tối đa | 2 W |
| • Điện áp hoạt động danh định | 3.5 V |
| Micro thông thường (VD: LBB 9081 tham chiếu) | |
| • Độ nhạy | 3.1 mV/Pa ±4 dB |
| • Đáp ứng tần số | 280–14000 Hz |
| • Trở kháng đầu ra định mức | 500 Ω |
| • Hướng thu | Đa hướng |
| • Công tắc | Bật/tắt bằng tiếp điểm điều khiển từ xa |
