Cách thiết kế hệ thống âm thanh hội thảo Bosch CCS 1000D theo đúng tiêu chuẩn
Bạn đã biết đến hệ thống CCS 1000D nhưng bạn đã biết cách thiết kế hệ thống âm thanh hội thảo bosch ccs 1000d theo đúng tiêu chuẩn của Bosch chưa, nếu bạn chưa biết hãy xem ngay bài viết này
Xem nhanh
Để thiết kế được một hệ thống âm thanh hội thảo Bosch CCS 1000D theo đúng tiêu chuẩn của hãng Bosch đưa ra cũng là một quá trình mà các bạn phải tìm hiểu tài liệu cũng như các sản phẩm, vậy các tiêu chuẩn thế kế là gì hãy cùng Hải Hưng tìm hiểu các tiêu chuẩn thiết kế hệ thống âm thanh hội thảo Bosch CCS 1000D.
Các phòng họp phải đảm bảo cách âm chống ồn, tiêu âm, giảm thiểu hiện tượng vang dội khi âm thanh phát ra. Vì vậy khâu thiết kế trang âm rất quan trọng. Theo TCXDVN 355:2005. (Tham khảo các tài liệu thiết kế trang âm nội thất). Có rất nhiều cách thiết kế nội thất để tiêu âm, hút âm chống vang dội tùy vào điều kiện kinh tế và tính thẩm mỹ.
2. Các tiêu chí thiết kế âm thanh:
Đối với các hội nghị, thuyết trình nghĩa là để nghe tiếng nói, độ rõ ( 70% đến 90%) là tiêu chuẩn cơ bản quyết định chất lượng âm thanh. Khi tiếng nói hiểu được rõ ràng, không giảm dần theo thời gian, người nghe không cảm thấy căng thẳng thì phòng được coi là có độ rõ tốt.
Đối với các phòng họp có tính chất quan trọng tại trực tuyến của học viện, yêu cầu đặt ra là :
- Âm thanh phải rõ.
- Đủ mức âm tại các chỗ ngồi.
- Thời gian âm vang tương đối ngắn.
- Mức âm to gần như nhau ở mọi chỗ ngồi (trường âm đều).
Hệ thống CCS 1000D theo đúng tiêu chuẩn
Để đảm bảo đạt đựơc các yêu cầu trên bắt buộc phải tuân theo một số nguyên tắc thiết kế cụ thể như dưới đây:
1. Các tham số thiết kế cơ sở:
a. Vận tốc âm: ~ 340 m/s
b. Độ ẩm: 60% - 70%
c. Nhiệt độ: 20°C
d. áp suất: 1013 hPa
2. Độ ồn nền tốt nhất ≤ 50 dB.
3. Khi chuyển tải giọng nói qua loa, mức âm tái tạo tới thính giả được chọn để tính toán phải lớn hơn độ ồn nền ít nhất 10 dB đến 15 dB. Như vậy mức âm tại vị trí thính giả phải đạt tối thiểu 60 dB đến 65 dB, tham số tốt nhất sẽ là 85dB ± 5dB đối với tiếng nói (hội nghị, thuyết trình). Đối với âm nhạc, kịch nói là 95dB ± 5dB.
Mức âm này phải tương đối đồng đều tại mọi vị trí thính giả trong phạm vi tính toán (đối với tiếng nói). Đối với âm nhạc, còn tùy thuộc vào sắc thái tình cảm và các điểm nhấn, nhất là đối với chiếu phim.
Để đảm bảo các yêu cầu trên, yêu cầu thiết kế sẽ dựa trên các tiêu chí bắt buộc đối với tiếng nói. Vì vậy một hệ thống âm thanh phân tán dùng các loa cột có hướng tính tốt sẽ được sử dụng.
4. Chọn loại loa đáp ứng được yêu cầu kỹ thuật cơ bản như sau:
- Tiếng nói với dải tần cơ bản 500 Hz đến 5 kHz
- Âm nhạc với dải tần cơ bản 100 Hz đến 10 kHz
5. Sử dụng tham số góc mở búp sóng của loa tại tần số 1 kHz, 2 kHz và 4 kHz ( theo dữ liệu kỹ thuật của hãng sản suất loa ) để tính toán vùng phủ sóng âm cho vị trí thính giả.
6. Mức âm để tính toán đảm bảo nghe rõ tại vị trí thính giả được khuyến cáo là khoảng 80 - 85dB và được tính ở độ cao từ 1,2 m đến 1,5 m so với mặt nền tại vị trí thính giả.
7. Độ rõ yêu cầu RASTI tại mặt bằng nghe (1,2 - 1,5m)
10. Biểu đồ tính suy hao thanh áp theo khoảng cách:
11. Việc tính mức âm, độ rõ tại vị trí thính giả và một số tham số khác có thể được tính theo các công thức rời rạc hoặc bằng phần mềm âm học chuyên dụng EASE ( Electro Acoustic Simulato for Engineers).
Một yếu tố rất quan trọng đó là phải bảo đảm an toàn cho người sử dụng thiết bị. Tất cả các thiết bị điện đều có khả năng bị dò điện, vì vậy không an toàn cho người vận hành và tham gia sử dụng thiết bị. Như vậy một hệ thống tiếp đất an toàn bắt buộc phải có. Hệ thống tiếp đất an toàn phải có điện trở đo được là <3W. Giá trị này thoả mãn tiêu chuẩn TCVN 4756 : 1989 Quy phạm nối đất và nối không các thiết bị điện – đảm bảo an toàn cho người tham gia sử dụng các thiết bị điện.
>>>Xem thêm Giới thiệu hệ thống âm thanh hội thảo Bosch CCS 1000D - Giải pháp âm thanh hội thảo
.jpg)
Lắp đặt hệ thống âm thanh hội thảo CCS 1000D Bosch theo đúng tiêu chuẩn
Trên đây Hải Hưng vừa cung cấp tiêu chuẩn thiết kế hệ thống âm thanh hội thảo CCS 1000D theo đúng tiêu chuẩn của Bosch đưa ra, quý khách có nhu cầu lắp đặt hệ thống CCS 1000D hãy liên hệ với Hải Hưng để được tư vấn giải pháp.
Mọi chi tiết vui lòng liên hệ :
Công ty TNHH Thương Mại DV & Công Nghệ Hải Hưng
Vp: Số 8/82 Ngõ Thái Thịnh 1 – P Thịnh Quang – Q Đống Đa – Hà Nội.
ĐT: 043.5627488 - 0932060286 - 0986572500 hotline 24/24
Website: http://lapdatamthanh.com - ww.haihung.com - Email : info@haihung.com
TIÊU CHUẨN THIẾT KẾ HỆ THỐNG ÂM THANH HỘI THẢO BOSCH CCS 1000D
1. Các yêu cầu về nội thất phòng họp:Các phòng họp phải đảm bảo cách âm chống ồn, tiêu âm, giảm thiểu hiện tượng vang dội khi âm thanh phát ra. Vì vậy khâu thiết kế trang âm rất quan trọng. Theo TCXDVN 355:2005. (Tham khảo các tài liệu thiết kế trang âm nội thất). Có rất nhiều cách thiết kế nội thất để tiêu âm, hút âm chống vang dội tùy vào điều kiện kinh tế và tính thẩm mỹ.
2. Các tiêu chí thiết kế âm thanh:
Đối với các hội nghị, thuyết trình nghĩa là để nghe tiếng nói, độ rõ ( 70% đến 90%) là tiêu chuẩn cơ bản quyết định chất lượng âm thanh. Khi tiếng nói hiểu được rõ ràng, không giảm dần theo thời gian, người nghe không cảm thấy căng thẳng thì phòng được coi là có độ rõ tốt.
Đối với các phòng họp có tính chất quan trọng tại trực tuyến của học viện, yêu cầu đặt ra là :
- Âm thanh phải rõ.
- Đủ mức âm tại các chỗ ngồi.
- Thời gian âm vang tương đối ngắn.
- Mức âm to gần như nhau ở mọi chỗ ngồi (trường âm đều).
Hệ thống CCS 1000D theo đúng tiêu chuẩn
1. Các tham số thiết kế cơ sở:
a. Vận tốc âm: ~ 340 m/s
b. Độ ẩm: 60% - 70%
c. Nhiệt độ: 20°C
d. áp suất: 1013 hPa
2. Độ ồn nền tốt nhất ≤ 50 dB.
3. Khi chuyển tải giọng nói qua loa, mức âm tái tạo tới thính giả được chọn để tính toán phải lớn hơn độ ồn nền ít nhất 10 dB đến 15 dB. Như vậy mức âm tại vị trí thính giả phải đạt tối thiểu 60 dB đến 65 dB, tham số tốt nhất sẽ là 85dB ± 5dB đối với tiếng nói (hội nghị, thuyết trình). Đối với âm nhạc, kịch nói là 95dB ± 5dB.
Mức âm này phải tương đối đồng đều tại mọi vị trí thính giả trong phạm vi tính toán (đối với tiếng nói). Đối với âm nhạc, còn tùy thuộc vào sắc thái tình cảm và các điểm nhấn, nhất là đối với chiếu phim.
Để đảm bảo các yêu cầu trên, yêu cầu thiết kế sẽ dựa trên các tiêu chí bắt buộc đối với tiếng nói. Vì vậy một hệ thống âm thanh phân tán dùng các loa cột có hướng tính tốt sẽ được sử dụng.

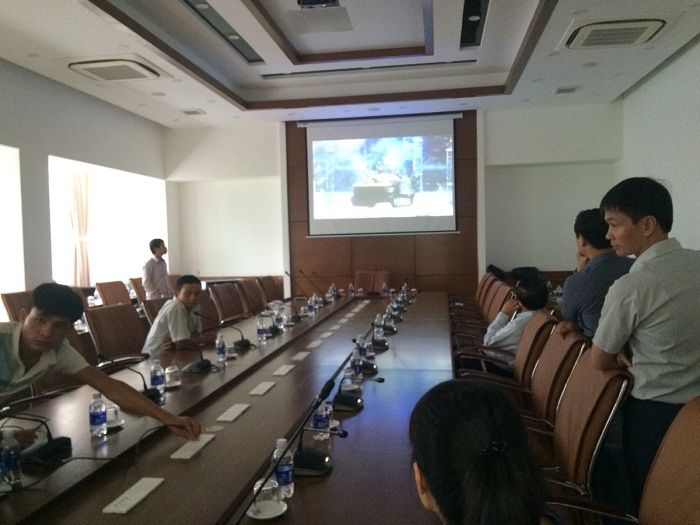

Hải Hưng lắp đặt hệ thống CCS 1000D tại Cục Đường Sắt
4. Chọn loại loa đáp ứng được yêu cầu kỹ thuật cơ bản như sau:
- Tiếng nói với dải tần cơ bản 500 Hz đến 5 kHz
- Âm nhạc với dải tần cơ bản 100 Hz đến 10 kHz
5. Sử dụng tham số góc mở búp sóng của loa tại tần số 1 kHz, 2 kHz và 4 kHz ( theo dữ liệu kỹ thuật của hãng sản suất loa ) để tính toán vùng phủ sóng âm cho vị trí thính giả.
6. Mức âm để tính toán đảm bảo nghe rõ tại vị trí thính giả được khuyến cáo là khoảng 80 - 85dB và được tính ở độ cao từ 1,2 m đến 1,5 m so với mặt nền tại vị trí thính giả.
7. Độ rõ yêu cầu RASTI tại mặt bằng nghe (1,2 - 1,5m)
Độ rõ tối thiểu : 0.45
Độ rõ tốt nhất: 1
8. Mức âm trực tiếp đến tai thính giả được tính theo công thức cơ bản sau:
Trong đó:
- SPL1.1: Thanh áp của loa tại 1m với công suất 1 W
- Pel: Công suất điện của loa tại thời điểm tính toán.
- r: Khoảng cách từ loa tới vị trí tính toán.
9. Biểu đồ tính thanh áp (dB) theo sự biến thiên công suất:
Độ rõ tốt nhất: 1
8. Mức âm trực tiếp đến tai thính giả được tính theo công thức cơ bản sau:
Trong đó:
- SPL1.1: Thanh áp của loa tại 1m với công suất 1 W
- Pel: Công suất điện của loa tại thời điểm tính toán.
- r: Khoảng cách từ loa tới vị trí tính toán.
9. Biểu đồ tính thanh áp (dB) theo sự biến thiên công suất:
10. Biểu đồ tính suy hao thanh áp theo khoảng cách:
11. Việc tính mức âm, độ rõ tại vị trí thính giả và một số tham số khác có thể được tính theo các công thức rời rạc hoặc bằng phần mềm âm học chuyên dụng EASE ( Electro Acoustic Simulato for Engineers).
Một yếu tố rất quan trọng đó là phải bảo đảm an toàn cho người sử dụng thiết bị. Tất cả các thiết bị điện đều có khả năng bị dò điện, vì vậy không an toàn cho người vận hành và tham gia sử dụng thiết bị. Như vậy một hệ thống tiếp đất an toàn bắt buộc phải có. Hệ thống tiếp đất an toàn phải có điện trở đo được là <3W. Giá trị này thoả mãn tiêu chuẩn TCVN 4756 : 1989 Quy phạm nối đất và nối không các thiết bị điện – đảm bảo an toàn cho người tham gia sử dụng các thiết bị điện.
>>>Xem thêm Giới thiệu hệ thống âm thanh hội thảo Bosch CCS 1000D - Giải pháp âm thanh hội thảo
Lắp đặt hệ thống âm thanh hội thảo CCS 1000D Bosch theo đúng tiêu chuẩn
Yêu cầu kỹ thuật và giải pháp thiết kế hệ thống âm thanh hội thảo CCS 1000D Bosch:
- Hệ thống âm thanh hội nghị phải cho tín hiệu rỏ, trung thực, giảm thiểu hiện tượng hú, rít…đáp ứng các yêu cầu của hệ thống âm thanh hội nghị chuyên dụng.
- Âm thanh đủ lớn và bao phủ điều toàn hội trường, mức thanh áp tại mọi vị trí yêu cầu từ 70 dB trở lên.
- Có tính năng triệt tiêu được hồi âm kỹ thuật số, ghi âm và chống hú tự động.
- Các hộp micro được lắp đặt theo vị trí ngồi của đại biểu. Nên khi phát biểu sẽ giảm hiện tượng âm thanh bị nhiễu, hú, rít….
- Cung cấp nguồn cho tất cả các micro trong hệ thống
- Điều khiển và cấp nguồn cho 80 hộp micro
- Chức năng cho phép lựa chọn hoạt động đồng thời 01 đến 04 microphone và người sử dụng tự tắt.
- Chức năng cho phép các đại biểu tranh quyền phát biểu bằng cách nhấn phím và lúc này phải đảm bảo chỉ microphone đó hoạt động
- Chức năng chỉ cho phép micro chủ tọa hoạt động
- Có núm điều chỉnh âm lượng cho các microphone
- Có loa bên trong để kiểm tra âm thanh
- Có đường kết nối với micro không dây, đường ra tăng âm, ghi âm
- Hệ thống âm thanh hội nghị phải cho tín hiệu rỏ, trung thực, giảm thiểu hiện tượng hú, rít…đáp ứng các yêu cầu của hệ thống âm thanh hội nghị chuyên dụng.
- Âm thanh đủ lớn và bao phủ điều toàn hội trường, mức thanh áp tại mọi vị trí yêu cầu từ 70 dB trở lên.
- Có tính năng triệt tiêu được hồi âm kỹ thuật số, ghi âm và chống hú tự động.
- Các hộp micro được lắp đặt theo vị trí ngồi của đại biểu. Nên khi phát biểu sẽ giảm hiện tượng âm thanh bị nhiễu, hú, rít….
- Cung cấp nguồn cho tất cả các micro trong hệ thống
- Điều khiển và cấp nguồn cho 80 hộp micro
- Chức năng cho phép lựa chọn hoạt động đồng thời 01 đến 04 microphone và người sử dụng tự tắt.
- Chức năng cho phép các đại biểu tranh quyền phát biểu bằng cách nhấn phím và lúc này phải đảm bảo chỉ microphone đó hoạt động
- Chức năng chỉ cho phép micro chủ tọa hoạt động
- Có núm điều chỉnh âm lượng cho các microphone
- Có loa bên trong để kiểm tra âm thanh
- Có đường kết nối với micro không dây, đường ra tăng âm, ghi âm
Trên đây Hải Hưng vừa cung cấp tiêu chuẩn thiết kế hệ thống âm thanh hội thảo CCS 1000D theo đúng tiêu chuẩn của Bosch đưa ra, quý khách có nhu cầu lắp đặt hệ thống CCS 1000D hãy liên hệ với Hải Hưng để được tư vấn giải pháp.
