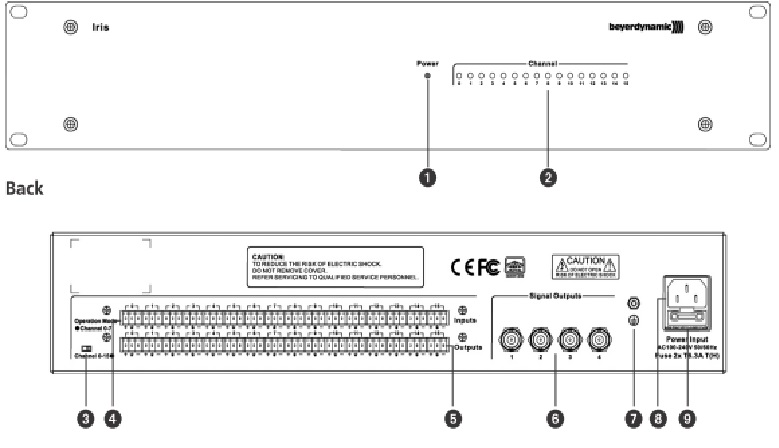

Mặt trước và mặt sau bộ điều khiển trung tâm

1. Đèn LED báo trạng thái nguồn
2. Đèn  LED báo trạng thái các kênh truyền
3. Công tắc chuyển đổi hoạt động với 8 kênh hoặc 16 kênh
4. Các đầu vào audio cho kết nối với hệ thống hội nghị hoặc hệ thống thông dịch
5. Các cổng Loop lặp lại tín hiệu của đầu vào cho kết nối với các thiết bị ghi âm
6. Cổng ra tín hiệu kết nối với bộ phát hồng ngoại Iris EF
7. Cổng tiếp địa cho thiết bị
8. Cổng kết nối nguồn điện
9. Công tắc bật/tắt nguồn

• Bộ điều khiển trung tâm Iris TS Mk II có thể lắp Rack 19”
• Kết nối các đầu ra audio của hệ thống hội nghị hoặc hệ thống thông dịch với các đầu vào 4 của bộ điều khiển trung tâm Iris TS Mk II
• Sử dụng công tắc 3 ở mặt sau để chọn chế độ hoạt động là 8 kênh hoặc 16 kênh
• Kết nối các bộ phát hồng ngoại Iris EF với các đầu ra 6
• Kết nôi nguồn điện cho bộ điều khiển trung tâm bằng cổng 8
• Sử dụng công tắc 9 để bật thiết bị, khi đó đèn LED 1 ở mặt trước sẽ sáng màu xanh

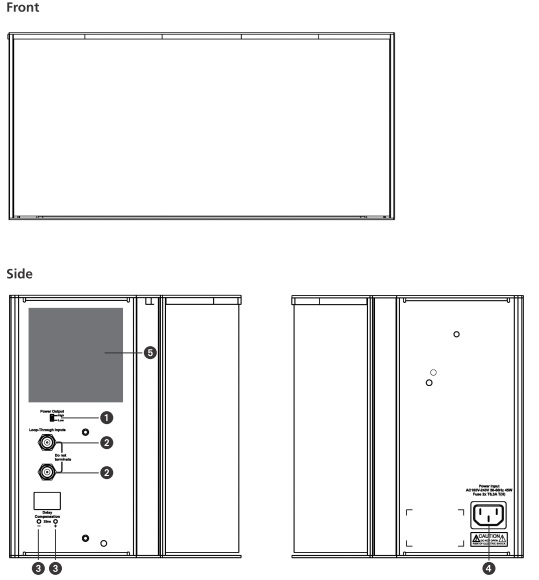

Mặt trước và mặt sau của bộ phát hồng ngoại Iris EF

1. Công tắc chuyển đổi lựa chọn công suất phát đầu ra của bộ phát hồng ngoại
2. Cổng tín hiệu đầu vào và cổng Loop để kết nối với bộ điều khiển trung tâm Iris TS Mk II và kết nối với bộ phát hồng ngoại khác theo dạng chuỗi
3. Màn hình hiển thị giá trị bù độ trễ và nút ấn cài đặt độ trễ
4. Cổng kết nối nguồn điện
5. Bảng hướng dẫn cài đặt

3. Bộ thu hồng ngoại Iris RP Mk II

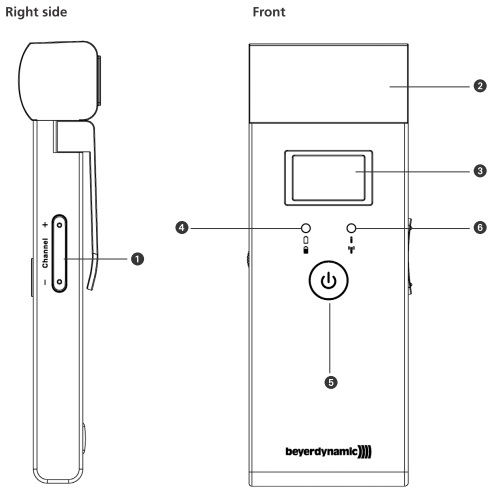

Sườn phải và mặt trên của bộ thu hồng ngoại Iris RP Mk II

1. Nút lựa chọn kênh ngôn ngữ
2. Khu vực anten thu tín hiệu hồng ngoại
3. Màn hình hiển thị kênh ngôn ngữ đã lựa chọn (00 – 07 hoặc 00 – 15)
4. Đèn LED báo trạng thái nguồn hoạt động (sáng màu xanh lá cây khi thời gian hoạt động của pin còn lớn hơn 2 giờ, sáng màu đỏ khi thời gian hoạt động nhỏ hơn 2 giờ, nhấp nháy màu đỏ trước khi tắt vì hết pin)
5. Nút ấn bật/ tắt
6. Đèn LED báo trạng thái tín hiệu (đèn LED sáng màu cam khi không nhận được tín hiệu và tắt khi nhận được tín hiệu; đèn LED nhấp nháy nếu tín hiệu thu bị gián đoạn)

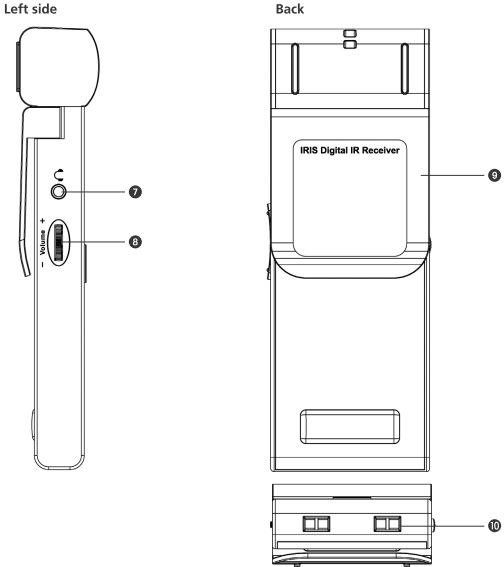

Sườn trái và mặt sau của bộ thu hồng ngoại Iris RP Mk II

1. Khe cắm tai nghe
2. Núm điều chỉnh âm lượng
3. Kẹp cài áo
4. Tiếp điểm cho kết nối bộ sạc tập trung

* Cài đặt, cấu hình, sử dụng:

• Kết nối tai nghe với bộ thu hồng ngoại Iris RP Mk II bằng khe cắm 7
• Ấn nút 5 để bật bộ thu hồng ngoại
• Sử dụng nút 1 để lựa chọn kênh ngôn ngữ muốn nghe
• Đèn LED 4 sẽ báo trạng thái nguồn hoạt động là còn hơn 2 giờ (sáng màu xanh) hoặc còn thấp hơn 2 giờ (sáng màu đỏ)
• Bộ thu sẽ tắt sau 5 phút nếu tai nghe không được kết nối với bộ thu



---
